รายละเอียดสินค้า:
|
| กำลังไฟฟ้าเข้าที่กำหนด: | 1180kw (1600HP) | จังหวะ: | 120 นาที-1 (120SPM) |
|---|---|---|---|
| ความยาวจังหวะ: | 304.8 มม. (12 ") | อัตราทดเกียร์: | 4.206:1 |
| Max. แม็กซ์ working pressure แรงกดดันจากงาน: | 34.5MPa | วาล์ว: | API#7 |
| แม็กซ์ เส้นผ่านศูนย์กลางกระบอกสูบ: | 7-1/4" | Max. แม็กซ์ Cylinder Pressure แรงดันกระบอกสูบ: | 23.3MPa |
| เส้นผ่านศูนย์กลางท่อดูด: | 305 มม. (12") | เส้นผ่านศูนย์กลางท่อระบาย: | 5-1/8" หน้าแปลน(5000psi) |
| เน้น: | แรงม้า 1600 ปั๊มโคลนเจาะ,34.5MPa เจาะโคลนปั๊ม,F-1600 emsco โคลนปั๊ม |
||

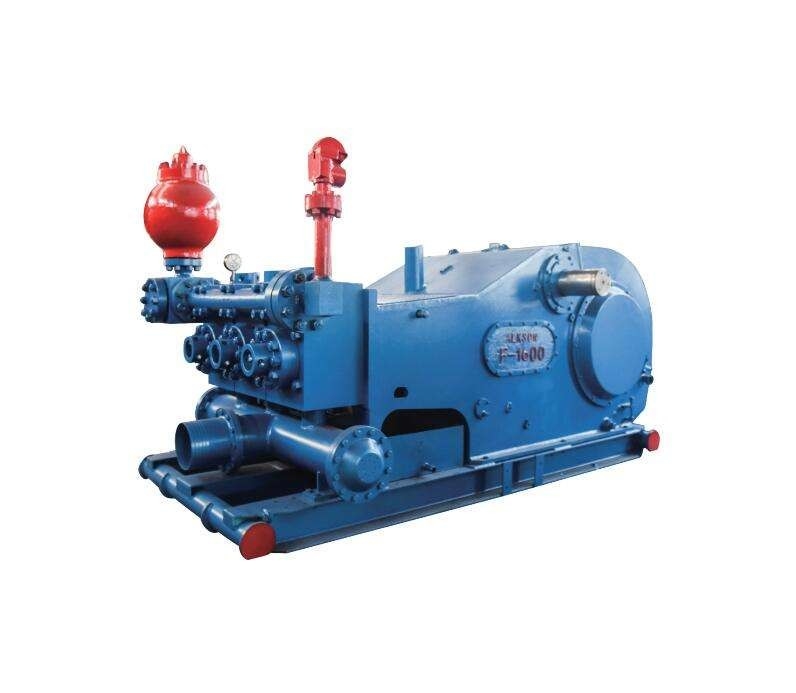

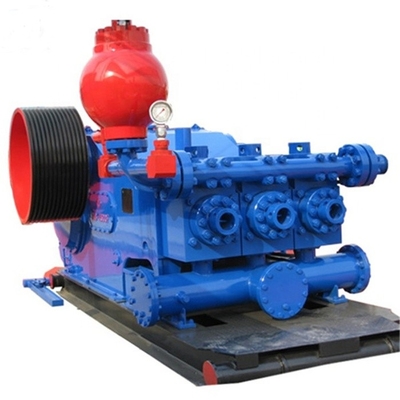

ปั๊มโคลนเจาะ RS F-1600 แรงม้าปั๊มโคลน 1600
พารามิเตอร์เฉพาะ
| รุ่นปั๊ม | RS-F1600 |
| กำลังไฟฟ้าเข้าที่กำหนด | 1180kw (1600HP) |
| จังหวะ | 120 นาที-1 (120SPM) |
| ความยาวจังหวะ | 304.8 มม. (12 ") |
| อัตราทดเกียร์ | 4.206:1 |
| แรงดันใช้งานสูงสุด | 34.5MPa |
| วาล์ว | API#7 |
| เส้นผ่านศูนย์กลางสูงสุดของกระบอกสูบ | 7 1/4" |
| แรงดันกระบอกสูบสูงสุด | 23.3MPa |
| เส้นผ่านศูนย์กลางท่อดูด | 305 มม. (12") |
| เส้นผ่านศูนย์กลางท่อระบาย | 5 1/8" หน้าแปลน(5000psi) |
| เส้นผ่านศูนย์กลางปีกนก | 215.9 มม.(8.5") |
| สำคัญ | 50.8×50.8มม.(2"×2") |
| ขนาด (มม.) | 4684×2413×2063 |
| น้ำหนักของเครื่องหลัก | 24751kg |
| ตารางความสัมพันธ์ระหว่างการคายประจุและแรงดันของปั๊มโคลน RS-F1600 | ||||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ | ใน | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | |
| แรงดันจำหน่าย | Mpa | 21.7 | 23.3 | 25.1 | 27.1 | 29.2 | 31.7 | 34.5 | 34.5 | |
| psi | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 | ||
| จังหวะ | กำลังไฟฟ้าเข้า | ความจุ (L/s) | ||||||||
| นาที-1 | KW | แรงม้า | ||||||||
| 120 | 1180 | 1600 | 48.71 | 45.41 | 42.22 | 39.15 | 36.2 | 33.36 | 28.03 | 23.17 |
| 110 | 1078 | 1462 | 44.65 | 41.63 | 38.7 | 35.89 | 33.18 | 30.58 | 25.69 | 21.24 |
| 100 | 980 | 1329 | 40.59 | 37.84 | 35.18 | 32.63 | 30.17 | 27.8 | 23.36 | 19.31 |
| 90 | 882 | 1196 | 36.53 | 34.06 | 31.67 | 29.36 | 27.15 | 25.02 | 21.02 | 13.38 |
| 50 | 490 | 664 | 20.29 | 18.92 | 17.59 | 16.31 | 15.08 | 13.9 | 11.68 | 9.65 |
| 1 | 98 | 133 | 0.406 | 0.3784 | 0.3518 | 0.3263 | 0.3017 | 0.278 | 0.2336 | 0.1931 |
| (ประสิทธิภาพเครื่องกล 90% สัมประสิทธิ์ความสมบูรณ์ α=100% และประสิทธิภาพเชิงปริมาตร 100%) | ||||||||||

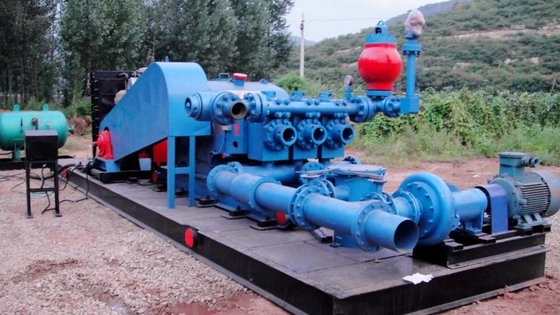

สารละลายชุดปั๊มโคลน
| ไม่. | เนื้อหา | หน่วย | จำนวน |
| 1 | ปั๊มโคลนเจาะ RS-F800, ปั๊มสเปรย์ไฟฟ้า 2.2Kw; อุปกรณ์, ตัวหน่วงการสั่นสะเทือนแบบ KB-45; การประกอบ (12gal, 5000psi), 15" การปลดปล่อย 5 ทาง (ตัวกรอง; ภายใน), วาล์วนิรภัยแบบแรงเฉือน JA-3 (35MPa ), เกจวัดแรงดันป้องกันการสั่นสะเทือน (0-6000psi), 5" ซับสูบ, ลูกสูบ. | ชุด | 2 |
| 2 | เครื่องยนต์ดีเซล CAT C27 875HP@1800-210RPM (รวมถังเก็บน้ำ พัดลม ท่อไอเสีย และออยคูลเลอร์) | ชุด | 2 |
| 3 | ALLISON เกียร์ไฮดรอลิก S6620 | ชุด | 2 |
| 4 | ฐานสาธารณะของเครื่องยนต์ดีเซลและเกียร์ | ชุด | 2 |
| 5 | ตัวต่อ DOX300F-400 และตัวป้องกันข้อต่อ | ชุด | 2 |
| 6 | กล่องเกียร์โซ่ห้อยปั๊ม | ชุด | 2 |
| 7 | ระบบหล่อลื่นไฟฟ้ากล่องโซ่ | ชุด | 2 |
| 8 | ปั๊มแช่กำลัง (45KW, 380V,50HZ) และท่อร่วม | ชุด | 2 |
| 9 | ฐานใหญ่ | ชุด | 2 |
| 10 | ระบบควบคุม | ชุด | 2 |
| 11 | เครื่องมือแนบ | ชุด | 2 |
| 12 | แนบอะไหล่ | ชุด | 2 |
| 13 | ต้นทุนการประกอบและการดีบัก | ชุด | 2 |
| 14 | ค่าบรรจุ (บรรจุเปลือย) และค่าขนส่ง (ท่าเรือเซี่ยงไฮ้) | ชุด | 2 |
ซัพพลายแบรนด์
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
ฮ่องกง:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
บ่อน้ำมัน:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
สภาพอากาศ:MP-5, MP-8, MP-10, MP-13, MP-16
แห่งชาติ: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000, FD-1600
การ์ดเนอร์ เดนเวอร์:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
