รายละเอียดสินค้า:
|
| กำลังไฟฟ้าเข้าที่กำหนด: | 956kw(1300HP .) | จังหวะ: | 150 นาที-1(150SPM) |
|---|---|---|---|
| ความยาวจังหวะ: | 229 มม. (9 ") | อัตราทดเกียร์: | 4.185:1 |
| Max. แม็กซ์ working pressure แรงกดดันจากงาน: | 34.5MPa | วาล์ว: | API#6 |
| แม็กซ์ เส้นผ่านศูนย์กลางกระบอกสูบ: | 6-1 / 2" | Max. แม็กซ์ Cylinder Pressure แรงดันกระบอกสูบ: | 14.4MPa |
| เส้นผ่านศูนย์กลางท่อดูด: | 254 มม. (10") | เส้นผ่านศูนย์กลางท่อระบาย: | 5-1/8" หน้าแปลน(5000psi) |
| เน้น: | ปั๊มโคลน RS F-800 สำหรับแท่นขุดเจาะ,แรงม้า 800 ปั๊มโคลนสำหรับแท่นขุดเจาะ,ปั๊มโคลนบ่อน้ำมัน API 7K |
||

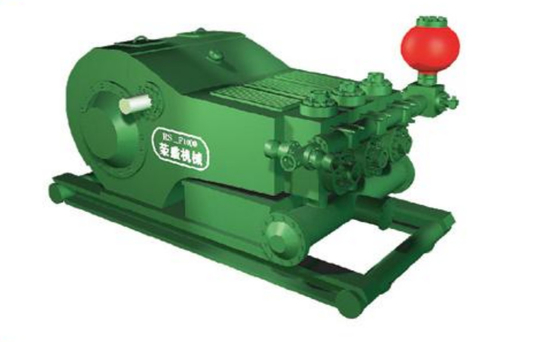

เจาะโคลนปั๊มสำหรับ RS F-800 โคลนปั๊มแรงม้า 800 API 7K มาตรฐาน
พารามิเตอร์ทางเทคนิค
| รุ่นปั๊ม | RS-F800 |
| กำลังไฟฟ้าเข้าที่กำหนด | 956kw (1300HP) |
| จังหวะ | 150 นาที-1(150SPM) |
| ความยาวจังหวะ | 229 มม. (9 ") |
| อัตราทดเกียร์ | 4.185:1 |
| แรงดันใช้งานสูงสุด | 34.5MPa |
| วาล์ว | API#6 |
| เส้นผ่านศูนย์กลางสูงสุดของกระบอกสูบ | 6 1/2" |
| แรงดันกระบอกสูบสูงสุด | 14.4MPa |
| เส้นผ่านศูนย์กลางท่อดูด | 254 มม. (10") |
| เส้นผ่านศูนย์กลางท่อระบาย | 5 1/8" หน้าแปลน(5000psi) |
| เส้นผ่านศูนย์กลางปีกนก | 177.8 มม.(7") |
| สำคัญ | 44.45×44.45 มม. (1 3/4"×1 3/4") |
| ขนาด (มม.) | 3963×2005×1694 |
| น้ำหนักของเครื่องหลัก | 14000kg |
| ตารางความสัมพันธ์ระหว่างการคายประจุและแรงดันของปั๊มโคลน RS-F800 | |||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ | ใน | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | |
| แรงดันจำหน่าย | Mpa | 14.4 | 15.6 | 16.9 | 20.1 | 24.3 | 30 | 34.3 | |
| psi | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 | ||
| จังหวะ | กำลังไฟฟ้าเข้า | ความจุ (L/s) | |||||||
| นาที-1 | KW | แรงม้า | |||||||
| 150 | 588 | 800 | 36.76 | 34 | 31.32 | 26.32 | 21.75 | 17.62 | 13.92 |
| 140 | 548.8 | 746.7 | 34.3 | 31.73 | 29.23 | 24.57 | 20.3 | 16.45 | 12.99 |
| 130 | 509.6 | 693.3 | 31.85 | 29.47 | 27.14 | 22.81 | 18.85 | 15.27 | 12.06 |
| 120 | 470.4 | 640 | 29.4 | 27.2 | 25.06 | 21.06 น | 17.4 | 14.1 | 11.14 |
| 110 | 431.2 | 586.7 | 26.95 | 24.93 | 22.97 | 19.3 | 15.95 | 12.92 | 10.21 |
| 1 | 3.92 | 5.33 | 0.245 | 0.227 | 0.209 | 0.175 | 0.145 | 0.117 | 0.093 |
| (ประสิทธิภาพเครื่องกล 90% สัมประสิทธิ์ความสมบูรณ์ α=100% และประสิทธิภาพเชิงปริมาตร 100%) | |||||||||
RF F-800 ชุดปั๊มโคลนชุดโซลูชั่น
| เลขที่ | เนื้อหา | หน่วย | จำนวน |
| 1 | ปั๊มโคลนเจาะ RS-F800, ปั๊มสเปรย์ไฟฟ้า 2.2Kw; อุปกรณ์, ตัวหน่วงการสั่นสะเทือนแบบ KB-45; การประกอบ (12gal, 5000psi), 15 "ปล่อย 5 ทาง (ตัวกรอง; ภายใน), วาล์วนิรภัยขาเฉือน JA-3 (35MPa ), เกจวัดแรงดันป้องกันการสั่นสะเทือน (0-6000psi), 5" ซับสูบ, ลูกสูบ. | ชุด | 2 |
| 2 | เครื่องยนต์ดีเซล CAT C27 875HP@1800-210RPM (รวมถังเก็บน้ำ พัดลม ท่อไอเสีย และออยคูลเลอร์) | ชุด | 2 |
| 3 | ALLISON เกียร์ไฮดรอลิก S6620 | ชุด | 2 |
| 4 | ฐานสาธารณะของเครื่องยนต์ดีเซลและเกียร์ | ชุด | 2 |
| 5 | Coupler DOX300F-400 และ Coupler Shield | ชุด | 2 |
| 6 | กล่องเกียร์โซ่ห้อยปั๊ม | ชุด | 2 |
| 7 | ระบบหล่อลื่นไฟฟ้ากล่องโซ่ | ชุด | 2 |
| 8 | ปั๊มจ่ายพลังงาน (45KW, 380V,50HZ) และท่อร่วม | ชุด | 2 |
| 9 | ฐานใหญ่ | ชุด | 2 |
| 10 | ระบบควบคุม | ชุด | 2 |
| 11 | เครื่องมือแนบ | ชุด | 2 |
| 12 | แนบอะไหล่ | ชุด | 2 |
| 13 | ต้นทุนการประกอบและการดีบัก | ชุด | 2 |
| 14 | ค่าบรรจุ (บรรจุเปลือย) และค่าขนส่ง (ท่าเรือเซี่ยงไฮ้) | ชุด | 2 |
ซัพพลายแบรนด์
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
ฮ่องกง:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
บ่อน้ำมัน:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
สภาพอากาศ:MP-5, MP-8, MP-10, MP-13, MP-16
แห่งชาติ: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000, FD-1600
การ์ดเนอร์ เดนเวอร์:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
