รายละเอียดสินค้า:
|
| ชื่อสินค้า: | บีโอพี เชียร ราม | ||
|---|---|---|---|
| เน้น: | FZ35-35 Shear Ram บีโอพี,API มาตรฐาน Shear Ram BOP,เครื่องตัดเจาะสนามน้ํามัน Ram BOP |
||

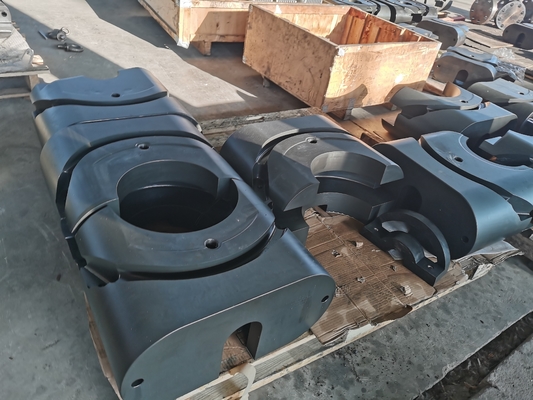

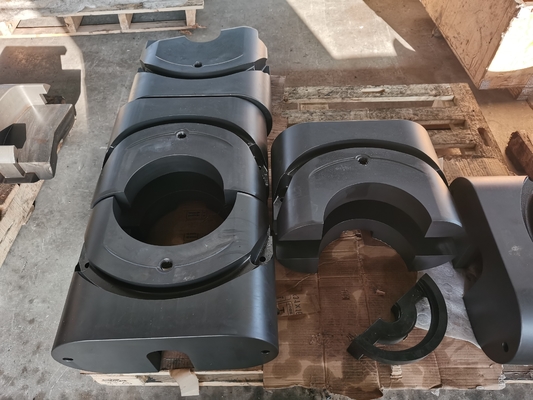

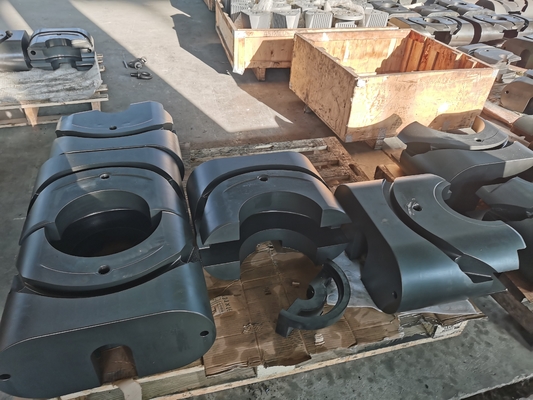

BOP Ram U Type Ram BOP FZ35-35 API แรมชาร์มาตรฐานสําหรับการเจาะสนามน้ํามัน
แรมเชียร์
แมวตัดเชือกสามารถตัดท่อบ่อน้ํา, ปิดหัวบ่อน้ําตาบอด, และยังใช้เป็นแมวตาบอดเมื่อไม่มีท่อในบ่อน้ํา. การติดตั้งแมวตัดเชือกเหมือนกับแมวเดิม
● ในสภาพปกติ ใช้เป็นแกะตาบอด ในกรณีฉุกเฉิน ใช้เป็นแกะตัด
● Shear damper สามารถตัดท่อซ้ําแล้วซ้ําเล่าและไม่ทําลายใบมีด, The ทนใบมีดสามารถนําไปใช้อีกครั้งหลังจากการซ่อมแซม. FORUS ผลิตแกะ shear ด้วยอายุ shear ในมากกว่าห้าเท่า,ยอมเปลี่ยนยางปิด.
● ดาบ แมง แมง แมง แมง แมง แมง

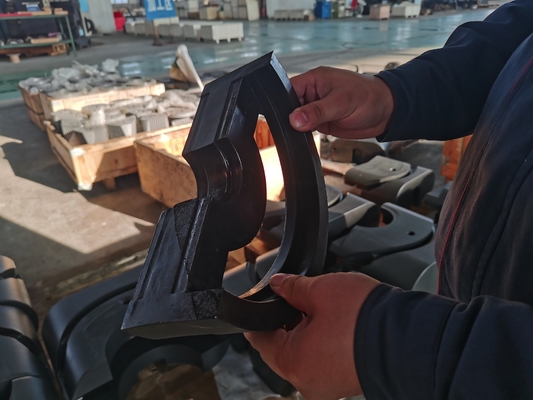

● ใบมีดแกะของ BOP ที่ทนทานกับค้อนเซลฟ์เฟอร์สูงถูกแยกออกจากร่างกายแกะ ซึ่งง่ายที่จะเปลี่ยนใบมีดหลังจากที่ใบมีดเสียหาย และทําให้ร่างกายแกะสามารถใช้ได้ซ้ําๆ
● ด้านผิวปิดสัมผัสระหว่างผิวปิดด้านบนของแกะตัดและใบมีดใหญ่ ซึ่งช่วยลดความดันบนผิวปิดยางได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของมัน
แรมแปร
แรมตัวแปรสามารถใช้ในการปิดเส้นท่อขนาดต่างกัน แรมตัวแปรประกอบด้วย แรมตัวแปร ปิดด้านบน ปิดด้านหน้าตัวแปรการติดตั้งของ ram variable ใน BOP เป็นในแบบเดียวกันกับ ram ทั่วไปไม่จําเป็นต้องเปลี่ยนส่วนใด ๆ ของ BOP
U เป็น BOP แบบ U
| รายละเอียดและรุ่น |
ช่องเจาะหลัก mm ((in) |
ความดันในการทํางาน MPa ((psi) |
ปริมาณน้ํามันสําหรับเปิด (กล่องเดียว) | ปริมาณน้ํามันสําหรับปิด ((กล่องเดียว) | ประเภท Ram |
ขนาด Ram (ใน) |
ขนาด mm | น้ําหนัก kg | รหัส BOP แนะนํา | |||||
| ความยาว | ความกว้าง | ความสูง | คนเดียว | สองเท่า | ||||||||||
| คนเดียว | สองเท่า | |||||||||||||
| 180 ((71/16 นิ้ว) ซีรีส์ | FZ18-352FZ18-35 | 180 ((71/16) | 35 | 4.6 | 4.6 | ยู | สูงสุด5 1/2 | 2477 (((3273) | 550 | 736 | 1116 | 1870 | 3586 |
ซี 11002 ซี 1100 |
| FZ18-702FZ18-70 | 180 ((71/16) | 70 | 4.6 | 4.6 | ยู | สูงสุด5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 |
C20002 C2000 |
|
| FZ18-1052FZ18-105 | 180 ((71/16) | 105 | 4.6 | 4.6 | ยู | สูงสุด5 1/2 | 2477 (((3273) | 550 | 832 | 1242 | 2215 | 4066 |
C08002 C0800 |
|
| 280 ((11 นิ้ว) ซีรี่ย์ | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | ยู | สูงสุด 8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 |
C06002 C0600 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | ยู | สูงสุด 8 5/8 | 3035 ((4065) | 660 | 950 | 1430 | 3900 | 7115 |
C09002 C0900 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | ยู | สูงสุด7 5/8 | 3035 (((4396) | 820 | 1205 | 1840 | 6660 | 11750 |
C01002 C0100 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | ยู | สูงสุด 6 5/8 | 3890 ((5104) | 1050 | 1470 | 2200 | 9525 | 16933 |
ซี 10002 ซี 1000 |
|
| 346 ((135/8 in) ซีรี่ย์ | FZ35-352FZ35-35 | 346 ((135/8) | 35 | 21 | 22 | ยู | สูงสุด 10 3/4 | 3647 ((4833) | 720 | 928 | 1501 | 5150 | 9750 |
ซี 21002 ซี 2100 |
| FZ35-702FZ35-70 | 346 ((135/8) | 70 | 21 | 22 | ยู | สูงสุด 10 3/4 | 3707 ((4893) | 745 | 1115 | 1720 | 6020 | 10940 |
C17002 C1700 |
|
| FZ35-1052FZ35-105 | 346 ((135/8) | 105 | 22.8 | 23.7 | ยู | สูงสุด 10 3/4 | 3957 ((5319) | 850 | 1340 | 2076 | 9310 | 16210 |
ซี 16002 ซี 1600 |
|
| 540 ((211/4 นิ้ว) ซีรีส์ | FZ54-142FZ54-14 | 540 ((211/4) | 14 | 16.3 | 17.4 | ยู | สูงสุด 16 | 4120 ((5800) | 1000 | 944 | 1638 | 7450 | 14420 |
ซี 25002 ซี 2500 |
| 540 ((211/4 นิ้ว) ซีรีส์ | FZ54-352FZ54-35 | 540 ((211/4) | 35 | 51 | 56 | ยู | สูงสุด16 | 4884 ((6364) | 1080 | 1300 | 2100 | 13720 | 26500 |
ซี 27002 ซี 2700 |
| FZ54-702FZ54-70 | 540 ((211/4) | 70 | 51 | 56 | ยู | สูงสุด16 | 4884 ((6364) | 1200 | 1742 | 2542 | 15718 | 29773 |
ซี 28002 ซี 2800 |
|
| 680 ((263/4) | FZ68-212FZ68-21 | 680 ((263/4) | 21 | 36 | 37 | ยู | สูงสุด20 | 5305 (((6646) | 1280 | 1214 | 1924 | 13300 | 24800 |
ซี 24002 ซี 2400 |
| หมายเหตุ 1 ความดันการทดสอบ BOP คือ 1.5 เท่าของความดันมาตรฐาน | ||||||||||||||
| 2ความดันการทํางานคือ 8.4Mpa ถึง 10.5Mpa | ||||||||||||||
รายละเอียดการทํางานของ U Type Shear Ram
| ประเภท BOP | รูปแบบ BOP | รหัส BOP แนะนํา | ประเภทกระบอก | รายละเอียดของท่อเจาะ |
| ยู | (2) FZ28-35 | (2) C0600 | กระปุกปกติ | |
| (2) C0600 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 5 1/2 " 24.7lb / ฟุต G-105 PSL-3 | ||
| (2) FZ28-105 | (2) C0100 | กระปุกปกติ | ||
| (2) C0100 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 5 1/2 " 24.7lb / ฟุต G-105 PSL-3 | ||
| (2) FZ 35-35 | (2) C2100 | กระปุกปกติ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | |
| (2) C2600 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2) FZ 35-70 | (2) C1700 | กระปุกปกติ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | |
| (2) ซี 3000 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2) FZ 35-105 | (2) ซี 1600 | กระปุกปกติ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | |
| (2) ซี 2300 | กระบอกขนาดใหญ่ | 5 1/2 " 24.7lb / ฟุต G-105 PSL-3 | ||
| (2) FZ 54-35 | (2) ซี 2700 | กระปุกปกติ | 6 5/8 " 27.7lb/ft S-135 PSL-3 |
U Type Variable Ram Range ระยะเวลาที่ใช้ได้
| ประเภท BOP | รูปแบบ BOP | ระยะของ RAM ตัวแปร (ใน) | ||
| ยู | (2) FZ 28-35 | 2 7/8 "-5" | ||
| (2) FZ 28-70 | 2 7/8 "-5" | |||
| (2) FZ 35-35 | 2 3/8 "-3 1/2" | 2 7/8 "-5" | ||
| (2) FZ 35-70 | 2 3/8 "-3 1/2" | 2 7/8 "-5" | ||
| (2) FZ 35-105 | 3 1/2 นิ้ว-5 นิ้ว | 4 1/2 "-5 1/2" | ||
| (2) FZ 54-35 | 2 7/8 "-5 7/8" | |||
