I. อุปกรณ์ป้องกันการระเบิด รุ่นสินค้า: 2SFZ18-35

II.อุปกรณ์ป้องกันการระเบิด การใช้หลัก
เครื่องป้องกันการระเบิดแบบไฮดรอลิกแบบ double-ram ได้ถูกออกแบบมาเพื่อควบคุมการระเบิดอย่างมีประสิทธิภาพระหว่างการทดสอบน้ํามัน (ก๊าซ) และยังใช้ในการทํางานและการวัดข้อมูลที่หัวบ่อน้ําความดันต่ําเครื่องป้องกันการระเบิดแบบไฮดรอลิกแบบสองราม สามารถใช้ได้ลําพังหรือควบคู่กับ เครื่องป้องกันการระเบิดแบบหนึ่งรามมันยังสามารถใช้ได้พร้อมกับเครื่องป้องกันการระเบิดแบบวงกลม
III. หลักการทํางานของอุปกรณ์ป้องกันการระเบิด
1หลักการการทํางานของสวิตช์
เมื่อน้ํามันความดันสูงของระบบควบคุมไฮดรอลิกเข้าไปในห้องปิดของกระบอกไฮดรอลิกซ้ายและขวาพิสตันถูกผลักดันเพื่อขับเคลื่อนแกน ram และการประกอบ ram เพื่อเคลื่อนย้ายไปยังศูนย์กลางหัวบ่อ ตามลําดับตามเส้นทางที่กําหนดโดยห้อง ram เพื่อปิดบ่อเมื่อน้ํามันแรงดันสูงเข้าห้องเปิดของกล่องไฮดรอลิกซ้ายและขวาพิสตันถูกผลักดันเพื่อขับเคลื่อนแกน ram และการประกอบ ram เพื่อเคลื่อนออกไปจากศูนย์กลางของหัวบ่อน้ําเพื่อเปิดหัวบ่อน้ําสวิตช์ประตูควบคุมการเปิดและปิดการกระทําของป้องกันการระเบิดโดยวาล์วย้อนของระบบควบคุมไฮดรอลิก
2หลักการปิด:
เครื่องป้องกันการระเบิดของแรม (ram blowout prevention) ต้องมีปริมณฑลสี่ประกอบ เพื่อปิดหัวบ่อนได้อย่างมีประสิทธิภาพ ได้แก่ ปริมณฑลบนแรม (ram top seal) และปริมณฑลด้านหน้าของประตู (shell seal) ปริมณฑลระหว่างท่อและปริมณฑลด้านหน้า (front seal)ปิดระหว่างกระเป๋าและประตูข้าง. ปิดระหว่างรั้วประตูและประตูข้าง
กระบวนการปิดประตูแบ่งออกเป็นสองขั้นตอน: อย่างแรก, ภายใต้การกระทําของน้ํามันไฮดรอลิก,หม้อประตูผลักดันแกนยางปิดหน้าของประตูเพื่อกดและบิดส่วนหน้าปิด, และสุดท้ายส่วนผ่าตัดการบดปิด ระหว่างแกนยางประปาและเปลือกนี้สร้างการปิดครั้งแรกความดันของบ่อนผลักดันผนึกด้านหน้าของแกะจากด้านหลังของแกะที่จะกดและ deform ต่อไปในขณะเดียวกัน ความดันของบ่อน้ําผลักดันตัวแกะจากด้านล่าง เพื่อลอยอยู่ใกล้กับพื้นผิวปิดชั้นบนของเปลือกความดันช่วยผลการปิด.
หน้าที่เฉพาะเจาะจงคือ
1. เมื่อมีท่อในบ่อน้ํา, มันสามารถปิดช่องแวงระหว่างกระเป๋าและท่อ. มันสามารถมีอุปกรณ์ 2 3/8?, 2 7/8?, 3 1/2?ซึ่งสามารถปิดช่องวงแหวนได้ท่อที่มีรายละเอียดด้านบนยังมีพร้อมกับประตูเคเบิล (รายละเอียดเฉพาะเจาะจงถูกตั้งค่าตามความต้องการของลูกค้า)
2เมื่อไม่มีเครื่องมือเจาะในบ่อน้ํา, บ่อน้ําสามารถปิดด้วยประตูปิดเต็ม
3เพื่อควบคุมความดันการสร้างอย่างมีประสิทธิภาพ, มันสามารถนําไปใช้ร่วมกันกับน้ํามัน (ก๊าซ) การทดสอบ manifold เพื่อบรรลุการประกอบการปรับความดัน
4การดําเนินงานพิเศษ เช่น การฆ่าบ่อน้ําและทําความสะอาดบ่อน้ําสามารถดําเนินการได้ในขณะที่หัวบ่อน้ําปิด
IV ปริมาตรเทคนิคหลักของ BOP

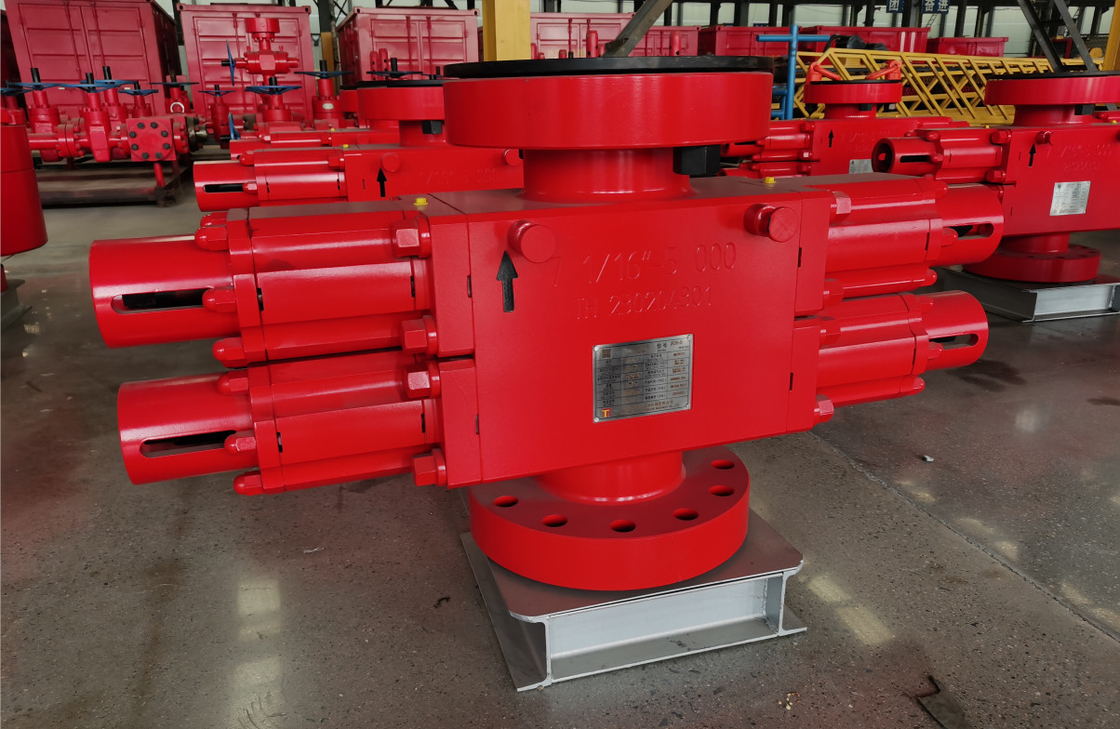

ชื่อ: เครื่องป้องกันการระเบิดแบบไฮดรอลิก Double Ram
รูปแบบ: 2SFZ18-35
ความดันการทํางานระดับ: 34.5Mpa
กว้างเฉพาะ: 179mm (7 1/16)
อุณหภูมิ: -29 °C ถึง 121 °C
