รายละเอียดสินค้า:
|
| Product Name: | Bonnet seal | Pressure: | 15000PSI |
|---|---|---|---|
| Material: | Rubber/HNBR | Part Number: | 645484-01-00-01 |
| Application: | Oilfield Drilling | Port: | Shanghai/Tianjin |
| เน้น: | 18-3/4" เบอร์โบน,อุปกรณ์ป้องกันการระเบิด 15000 PSI,TL ประเภท BOP โบนัทซีล |
||

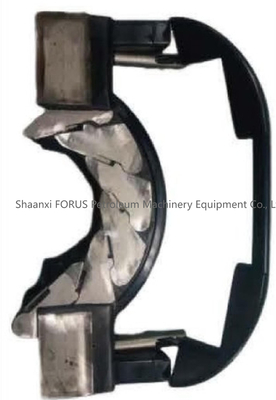

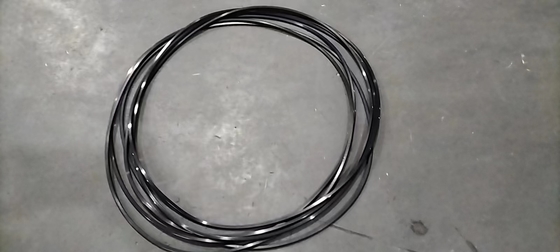

อุปกรณ์ Cameron 18-3/4" Bonnet Seal Blowout Preventer 15000 PSI "TL" Type Doubl BOP Seal
วัสดุโลหะทั้งหมดที่สัมผัสกับของเหลวในบ่อจะต้องเป็นไปตามข้อกำหนดของ NACE MR0175/ISO 15156 สำหรับงานบริการเปรี้ยว
ผลิตภัณฑ์ของ อุปกรณ์ป้องกันการระเบิด
ตัวเรือนด้านบนและตัวเครื่องมีรูปแบบการเชื่อมต่อสองแบบคือ การเชื่อมต่อด้วยสลักเกลียวและการเชื่อมต่อด้วยกรงเล็บ

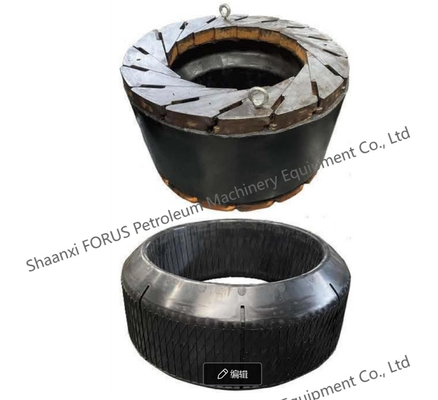

Annular BOP พร้อมยางทรงกลมประกอบด้วยห้าส่วน ได้แก่ ตัวเรือนด้านบน ตัวเครื่อง ลูกสูบ ยางทรงกลม และวงแหวนกันฝุ่น
ซีลไดนามิกของ annular BOP ใช้แหวนซีลโครงสร้างริมฝีปาก ซึ่งช่วยลดการสึกหรอของแหวนซีลให้มากที่สุด และ
การซีลมีความน่าเชื่อถือ ยางไม่พับกลับง่าย และมีผลของกรวย และแรงดันบ่อมีหน้าที่ช่วยในการซีล ฯลฯ
พารามิเตอร์
| รุ่น | Bore(มม.) | แรงดันใช้งาน(Mpa/psi) | ปริมาตรปิด(ลิตร) | ปริมาตรเปิด(ลิตร) | ขนาด(มม.) | น้ำหนักรวม(สำหรับการอ้างอิง)(กก.) | รหัสสินค้า | |||||
| A | B | C | D | E | F | |||||||
| FH18-21 | 179.4 | 21/3000 | 21 | 15 | 745 | 769 | 141 | 309 | 37 | 225 | 1433 | RS11827.00 |
| FH18-35 | 35/5000 | 21 | 15 | 745 | 797 | 169 | 309 | 31 | 231 | 1520 | RS11168.00 | |
| FH23-21 | 228.6 | 21/3000 | 34 | 22.8 | 902 | 838 | 128 | 494 | 48 | 260 | 2398 | RS11143.00 |
| FH23-35 | 35/5000 | 42 | 33 | 1016 | 860 | 110 | 500 | 72 | 262 | 2986 | F9303.00 | |
| FH28-21 | 279.4 | 21/3000 | 50 | 39 | 1014 | 870 | 152 | 529 | 52 | 29 | 2950 | RS11150.00 |
| FH28-35 | 35/5000 | 6 | 72 | 1146 | 1110 | 242 | 676 | 74 | 313 | 4675 | RS11135.00 | |
| FH35-21 | 346.1 | 21/3000 | 94 | 69 | 1271 | 1105 | 170 | 470 | 80 | 345 | 5738 | RS11186.00 |
| FH35-21 | 35/5000 | 94 | 69 | 1271 | 1150 | 200 | 670 | 85 | 340 | 6415 | F35.00 | |
| FH48-35 | 425.3 | 35/5000 | 220 | 171 | 1683 | 1558 | 296 | 1410 | 428 | 534 | 16000 | RS1184.00 |
| FH53-21 | 527 | 21/3000 | 173 | 110 | 1375 | 1293 | 260 | 569 | 74 | 414 | 6994 | RS111100.00 |
| FH54-35 | 539.7 | 35/5000 | 241 | 181 | 2240 | 1718 | 315 | 1201 | 140 | 564 | 20230 | RS11801.00 |
คุณสมบัติ
รุ่น: สามารถตอบสนองความต้องการในการขุดเจาะ การขุดเจาะภายใต้สมดุล การปรับปรุงบ่อ การทำงานที่ไม่ต้องฆ่า ฯลฯ
ขนาดที่สมบูรณ์: Bore คือ 4 1/16” ถึง 29 1/2”, แรงดันคือ 500psi ถึง 15000psi

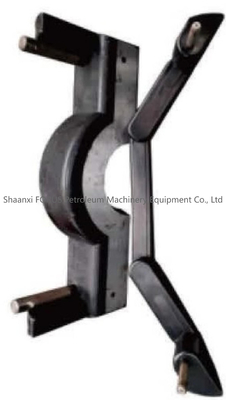

ฟังก์ชันต่างๆ: จับคู่กับ shear ram, variable ram, eccentric ram ฯลฯ สามารถใช้ในสภาวะพิเศษได้ Shear ram ซีรีส์สามารถ
ตัดท่อเจาะ S-135 ขนาด 5” ได้ รับรู้การซีลเต็มรูปแบบและรับประกันความปลอดภัย
ประสิทธิภาพการป้องกัน H2S เป็นไปตามมาตรฐาน NACE MR-01-75 เหมาะสำหรับการพัฒนาบ่อลึก บ่อแรงดันสูง บ่อ H2S สูง
