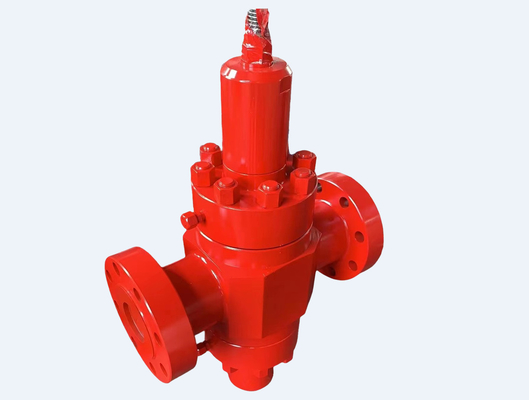

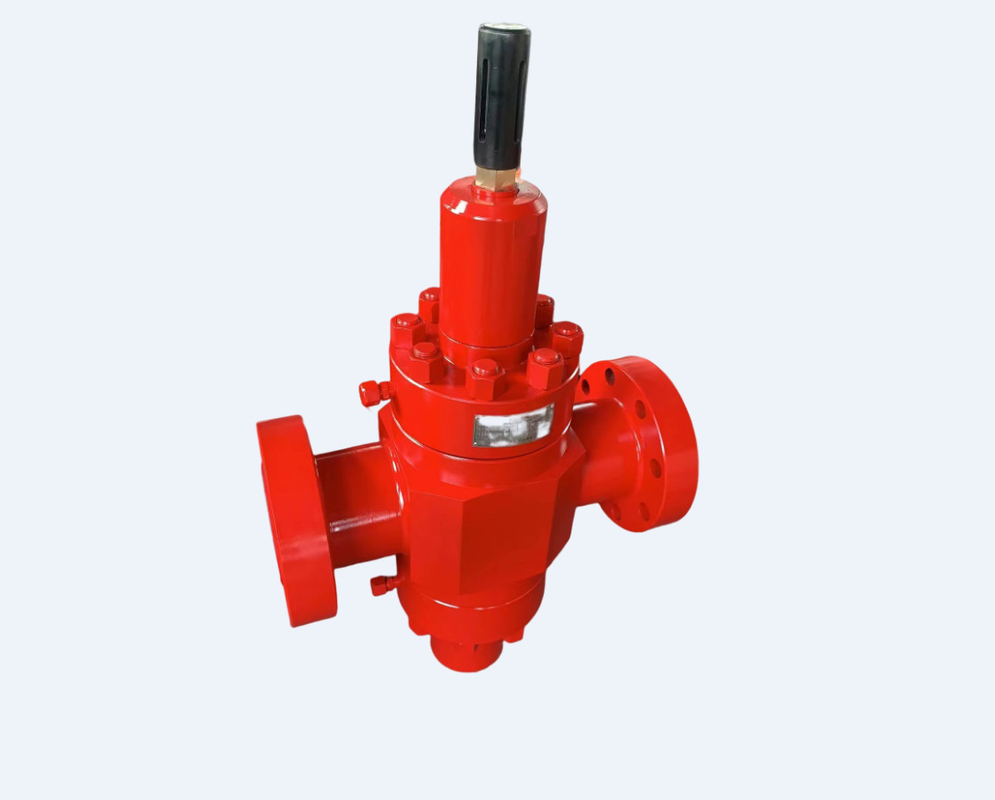

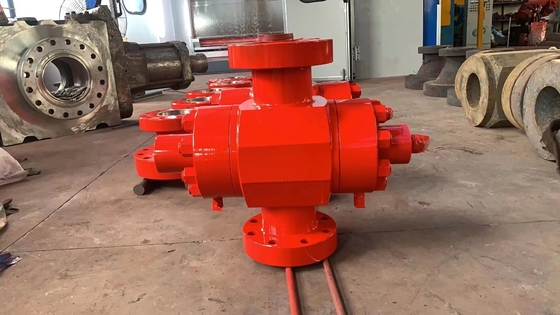

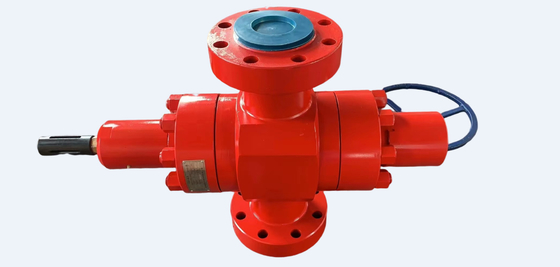

วาล์วประตู คู่มือ วาล์วเรียบ 4 1/16 นิ้ว ความดัน 10000PSI API PSL3 วัสดุร่างกาย สแตนเลสคาร์บอน
1เป้าหมายหลักและการใช้
วาล์วประตูแผ่นใช้สําหรับการผ่าน / หยุดของท่อควบคุมและสื่ออื่น ๆ ที่แรงดันการทํางานเรียงลําดับคือ 70 MPa, ขอบเต็มต้องการ 103mm, ระยะอุณหภูมิการทํางานคือ -29 °C ~ + 121 °C,และสื่อไหนรวมถึงน้ํามันก๊าซธรรมชาติและวัสดุอื่น ๆ ในสภาพแวดล้อมกรดและสภาพแวดล้อมไม่กรด
2รายละเอียดเทคโนโลยี
a. มาตรฐานการดําเนินการของผลิตภัณฑ์: API SPEC 6A รายละเอียดของหัวบ่อและ X-mas assy
b. ความดันการทํางานระดับ: 70MPa (10000PSI)
c. ช่องเจาะชื่อ: 103 มม (4 1/16 นิ้ว)
d. ความดันน้ํามันควบคุมไฮดรอลิก: 10.5 MPa
e. ระดับอุณหภูมิชื่อ: LU
f. ระดับวัสดุ: DD
g ระดับรายละเอียดสินค้า: PSL 3
h. ระดับความต้องการการทํางาน: PR1
3ลักษณะโครงสร้าง
3.1 วาล์วคือวาล์วปลาตระกูลที่เพิ่มขึ้นวาล์วประตูประกอบด้วยร่างของวาล์ว, ที่นั่งของวาล์ว, ลายสปริงคลื่น, วงจรของวาล์ว, รากของวาล์ว, หมวกของวาล์ว, หมึกของราก, ปริมประทับฯลฯ ((ดูภาพแนบ)
3.2ส่วนทั้งหมด (พื้นผิวชื้น) ของแวลล์ทําจากสแตนเลสสแตนเลสหรือสแตนเลสที่สามารถตอบสนองความต้องการสถานะที่ออกแบบโดยรายละเอียดทางเทคนิค
3.3 ที่นั่งของวาล์วเป็นโครงสร้างที่ลอย-ซีล ทําให้ที่นั่งของวาล์วเชื่อมกันอย่างแน่นกับแผ่นวาล์ว มีน้ํามันซีลเต็มในช่องของวาล์วด้วยการปิดที่ดีที่สุดหน้าปิดของแผ่นวาล์วและที่นั่งวาล์วได้รับการรักษาด้วย nickel base carbide welded ความแข็งผิว 45 ~ 62HRCซึ่งมีความแข็งแรงสูง anti- abrasive และ anti- scur เพิ่มอายุการทํางานของวาล์ว
3.4 เครื่องเติมบรรจุเป็นโครงสร้างชนิด "ปาก" ซึ่งสามารถรักษาการปิดอย่างมีประสิทธิภาพในความดันชื่อเสียงและความดันสูง
3.5. หลังจากvalve ได้เชื่อมต่อกับท่อควบคุมไฮดรอลิกตําแหน่งของน้ํามันกระบอกถูกผลักดันให้เคลื่อนไหวขึ้นและลงโดยการติดต่อความดันของเหลวดังนั้นแวลฟ์-สแตมมีการเคลื่อนไหวร่วมกับแผ่นแวลฟ์, วาล์วสามารถเปิดหรือปิด. เมื่อตําแหน่งเคลื่อนย้ายขึ้น, ต้นตัวชี้วัดเคลื่อนย้ายขึ้นกับมัน, วาล์วทํางานที่จะเปิด, ไม่เช่นนั้น วาล์วทํางานที่จะปิด.
4. การเก็บรักษา การขนส่งและการบํารุงรักษา .
4.1วาล์วควรเก็บไว้ในห้องที่แห้งและมีอากาศ และปิดรูเพื่อให้วาล์วปิด
4.2ในฐานะที่เก็บรักษา, ปลายที่เชื่อมโยงควรทาสีน้ํามันสําหรับ antirust และ antifouling.
4.3. ก่อนการจัดส่ง, ในช่องคลุมของวาล์วเต็มไปด้วยกรีสปริมาณความดันสูง ปิด; หลังจากการใช้งาน, จนหลายครั้งน้ํามันประปาควรถูกฉีดเข้าไปในช่องคลุมของวาล์วโดยการฉีดคลุม น้ํามันประปา. ตามความต้องการ, ปลดพวงมาลัยของตู้ฉีดกรีดประปา, และเชื่อมปืนฉีดกรีดประปาแรงดันสูงสําหรับฉีดกรีดประปาในช่องคลุมของวาล์ว, จากนั้นพวงมาลัย
4.4 วาล์วจะใช้ในการเปิด/ปิดสื่อที่ไหล ในระหว่างการใช้งาน วาล์วจะต้องอยู่ในระดับ เปิดเต็ม หรือ ปิดเต็ม ไม่ต้องใช้ในการควบคุมการไหลในกรณีอื่นที่จะส่งผลกระทบต่อคุณสมบัติการปิดและอายุการทํางานของวาล์ว.
5. การทดสอบความดันและการติดตั้ง
5.1. ก่อนการจัดส่งวาล์ว103การทดสอบความดันไฮดรอลิก 0.5 MPa ได้ทําสองครั้ง
a..ขั้นตอนของการทดสอบความดัน: ด้านทั้งสองปลายทดสอบแยกกันสามครั้ง, เวลาความดันยืนไม่ต่ํากว่า 3 นาทีในครั้งแรก,ระยะเวลาความดันยืนไม่ต่ํากว่า 15 นาทีในครั้งที่สองและครั้งที่สามไม่ต้องมีการรั่วหรือลดลงระหว่างความดันยืน
5.3 ในฐานะวาล์วที่เชื่อมต่อกับท่อ BX155 กลมปิดแหวนสามารถติดตั้งที่ปลายของวาล์ว และเชื่อมคู่ของ flange ด้วย bolts และลูกเหล็ก, ซึ่งต้องเป็นสกรู,และสองชิ้นของ 1 "ท่อไฮดรอลิกของโต๊ะควบคุมไฮดรอลิกจะเชื่อมต่ออย่างปลอดภัยกับรูด้านบนและรูด้านล่างในด้านข้างของไฮดรอลิก, ดังนั้นวาล์วสามารถเปิด / ปิด
6. ซ่อมแซม
6.1. มีการรั่วเล็กน้อยระหว่างปริมณฑลของแผ่นวาล์วและที่นั่งของวาล์ว, เมื่อกรีดปิดจะฉีดเข้าไปในช่องวาล์วโดยการปิดกรีดฉีดวาล์วหน้าปิดอาจมีรอยขีดข่วนหรือเสื่อมการปรับปรุงจะดําเนินการภายใต้หน้าออกและพื้นที่เสร็จ
6.2เมื่อการรั่วที่ปรากฏบนแกนวาล์วหรือบรรจุเครื่องเติมของแกนสมดุล, เครื่องเติมต้องเปลี่ยน
