รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แมคคานิคอลซีล | มาเรียล: | เหล็ก |
|---|---|---|---|
| เงื่อนไข: | ใหม่เอี่ยม | ใช้สำหรับ: | ปั๊มหอยโข่งมิชชั่น |
| ส่วนจำนวน: | 22451-1 | แอปพลิเคชัน: | การขุดเจาะน้ำมัน |
| เน้น: | TRW Steel Mechanical Seals,API Mechanical Seals,Mission Centrifugal Pump Seal |
||

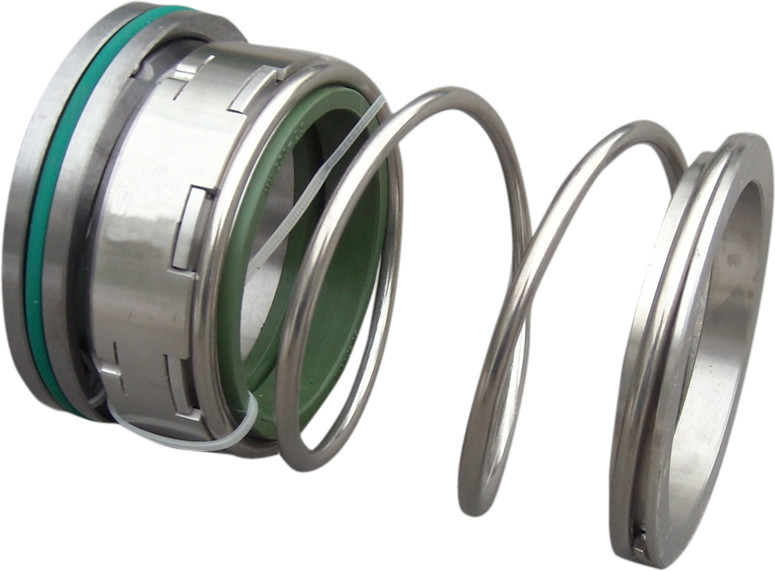

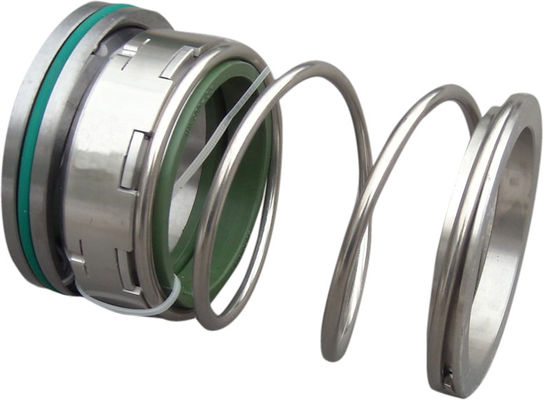

Mecanical Seals NOV Mission ชิ้นส่วนปั๊มหอยโข่ง TRW API Standard
องค์ประกอบโครงสร้างปั๊มหอยโข่งภารกิจ
โครงสร้างพื้นฐานของปั๊มหอยโข่ง MISSON ประกอบด้วยหกส่วน: ใบพัด, ตัวปั๊ม, เพลาปั๊ม, ตลับลูกปืน, แหวนซีล, กล่องบรรจุ
1 ใบพัดเป็นส่วนหลักของปั๊มหอยโข่ง ความเร็วของมันสูงกว่าแรง และใบมีดบนใบพัดมีบทบาทหลัก ใบพัดควรผ่านการทดสอบความสมดุลแบบสถิตก่อนการประกอบพื้นผิวด้านในและด้านนอกของใบพัดควรเรียบเพื่อลดการสูญเสียแรงเสียดทานของการไหลของน้ำ
2 ตัวปั๊มเรียกอีกอย่างว่าเปลือกปั๊มซึ่งเป็นตัวหลักของปั๊มมีบทบาทรองรับและยึดและเชื่อมต่อกับตัวยึดสำหรับตลับลูกปืน
3 บทบาทของเพลาปั๊มคือการเชื่อมต่อข้อต่อและมอเตอร์ แรงบิดของมอเตอร์กับใบพัด ดังนั้นจึงเป็นองค์ประกอบหลักของการถ่ายโอนพลังงานกล
4. ตลับลูกปืนเลื่อนใช้น้ำมันใสเป็นน้ำมันหล่อลื่น และเติมน้ำมันลงในเส้นระดับน้ำมันน้ำมันมากเกินไปควรซึมไปตามเพลาปั๊ม แบริ่งน้อยเกินไปจะทำให้ร้อนเกินไปและไหม้ทำให้เกิดอุบัติเหตุได้!ในกระบวนการเดินเครื่องสูบน้ำ อุณหภูมิของตลับลูกปืนจะอยู่ที่ 85 องศา และการทำงานทั่วไปจะอยู่ที่ประมาณ 60 องศา
5, แหวนปิดผนึกหรือที่เรียกว่าแหวนลดการรั่วไหล
6. กล่องบรรจุภัณฑ์ส่วนใหญ่ประกอบด้วยการบรรจุ แหวนซีลน้ำ ถังบรรจุ ต่อมบรรจุ และท่อซีลน้ำฟังก์ชั่นของกล่องบรรจุส่วนใหญ่จะปิดช่องว่างระหว่างเปลือกปั๊มและเพลาปั๊ม ไม่ให้การไหลของน้ำภายในปั๊มออกสู่ภายนอก และอย่าให้อากาศภายนอกเข้าไปในปั๊มเก็บสุญญากาศไว้ในปั๊มเสมอ!เมื่อเพลาปั๊มและแรงเสียดทานของบรรจุภัณฑ์สร้างความร้อนบนท่อซีลน้ำไปยังแหวนซีลน้ำเพื่อทำให้บรรจุภัณฑ์เย็นลง!ให้ปั๊มทำงานอย่างถูกต้องดังนั้นในการทำงานของปั๊มในกระบวนการตรวจสอบกล่องบรรจุภัณฑ์จึงเป็นสิ่งที่ต้องใส่ใจเป็นพิเศษ!ควรเปลี่ยนฟิลเลอร์หลังจากผ่านไปประมาณ 600 ชั่วโมง
MISSION ปั๊มหอยโข่ง ลักษณะผลิตภัณฑ์:
1 การใช้รูปแบบไฮดรอลิกที่ยอดเยี่ยมและเทคโนโลยีการผลิตขั้นสูง ปรับปรุงประสิทธิภาพและอายุการใช้งานของปั๊ม
2 เนื่องจากซีลเพลาทำจากโลหะผสมแข็งและซีลเชิงกลยางฟลูออรีน จึงสามารถปรับปรุงความน่าเชื่อถือของการทำงานของปั๊มและอุณหภูมิของสื่อการลำเลียง
3 ส่วนการไหลของปั๊มทำจากแผ่นสแตนเลสปั๊มและเชื่อมเพื่อให้ปั๊มสามารถนำไปใช้กับสื่อที่มีฤทธิ์กัดกร่อนเล็กน้อย
4, โครงสร้างโดยรวมมีขนาดกะทัดรัด, ขนาดเล็ก, น้ำหนักเบา, เสียงต่ำ, ผลการประหยัดพลังงานที่น่าทึ่ง, บำรุงรักษาง่าย
5, ทางเข้าและทางออกของปั๊มอยู่ที่ระดับเดียวกันของที่นั่งปั๊ม, สามารถใช้โดยตรงในท่อ
6 โดยใช้มอเตอร์มาตรฐาน ผู้ใช้สามารถติดตั้งมอเตอร์ตามความต้องการได้อย่างสะดวก
7, สามารถติดตั้งตัวป้องกันอัจฉริยะตามความต้องการของผู้ใช้, ปั๊มแห้งหมุน, ขาดเฟส, โอเวอร์โหลดและการป้องกันที่มีประสิทธิภาพอื่นๆ
การใช้งานผลิตภัณฑ์ปั๊มหอยโข่ง MISSION
น้ำประปา: การกรองและการขนส่งของโรงงานน้ำ, การจัดหาน้ำในเขตโรงงานน้ำ, การอัดบรรจุอากาศมากเกินไป, การอัดบรรจุอากาศมากเกินไปของอาคารสูง
แรงดันอุตสาหกรรม: ระบบน้ำในกระบวนการ, ระบบทำความสะอาด, ระบบล้างแรงดันสูง, ระบบป้องกันอัคคีภัย
การขนส่งของเหลวในอุตสาหกรรม: ระบบทำความเย็นและปรับอากาศ น้ำป้อนเข้าหม้อไอน้ำและระบบควบแน่น เครื่องมือกล การขนส่งตัวกลางที่เป็นกรดและด่าง
การบำบัดน้ำ: ระบบการกรองแบบอัลตราฟิลเตรชัน, ระบบรีเวิร์สออสโมซิส, ระบบการกลั่น, เครื่องแยกและระบบบำบัดน้ำในสระว่ายน้ำ
การชลประทาน: การชลประทานภาคสนาม, การให้น้ำแบบพ่น, การให้น้ำแบบหยด
รายการอะไหล่ปั๊มหอยโข่ง MISSION
| เลท | คำอธิบาย | อ้างอิง |
| 1 | เพลาแขน | 20613-21G-7A |
| 2 | เพลา AssY | 07A-178-416ส |
| 3 | เพลา | 3786-4ก |
| 4 | กล่องใส่อาหาร | 20614-01-30 |
| 5 | ปั๊ม SHAFT1 7/8 TRW | 4932-21ก |
| 6 | ซีลจาระบี | 3943-12 |
| 7 | ใบพัด | 4574-44-1 |
| 8 | บรรจุ , เพลา-w/แหวนโคมไฟ ( กราไฟท์/อคริลิค ) | 66100700s |
| 9 | ปลอกปะเก็น | 10399-19-1 |
| 10 | เพลา | 3769-21ก |
| 11 | การแบก | 3944-1 |
| 12 | การบรรจุ | 8264-11S1A |
| 13 | ใบพัด81/2/TRW 1x1,5c | 4170-44-1 |
| 14 | การสึกหรอของแผ่น | 3779-1 |
| 15 | การสึกหรอของแผ่น | 3762-1 |
| 16 | ซีลเชิงกล | 22451-1 |
| 17 | การแบก | 3944-3 |
| 18 | ซีลจาระบี | 3943-14 |
| 19 | ใบพัด 14 | 19116-AO-30 |
| 20 | ฝาปิดกล่องบรรจุ (ซีลทางกล) | 22223-01-30 |
| 21 | การบรรจุสำหรับแมคคานิคอลซีล | 64840260o |
| 22 | การบรรจุ | 8264-17W1A |
| 23 | ใบพัด 13" | 19206-90-1 |
| 24 | ชุดบรรจุ | 8474-17W-1A |
| 25 | ปลอกปะเก็น | 10399-46-1 |
