รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | S-Type Variable Ram | ขนาด: | 2-7 / 8" ถึง 3-1 / 2" |
|---|---|---|---|
| ความกดดัน: | 5000PSI | แอปพลิเคชัน: | การขุดเจาะน้ำมัน |
| เน้น: | Blowout Preventer Equipment S Type,API16A อุปกรณ์ป้องกันการระเบิด,5000PSI Ram Blowout Preventer |
||

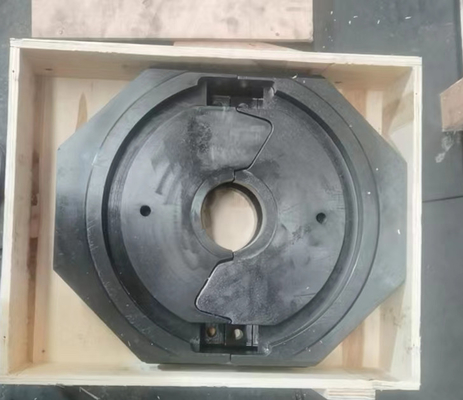

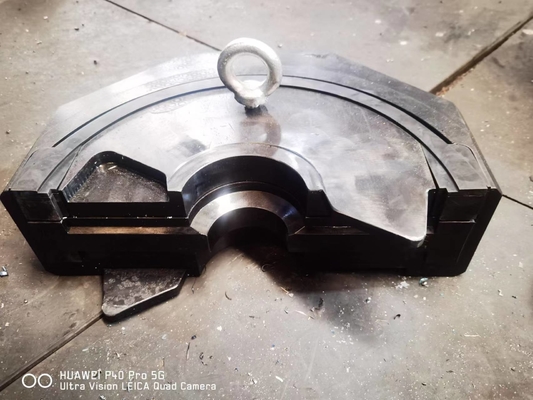

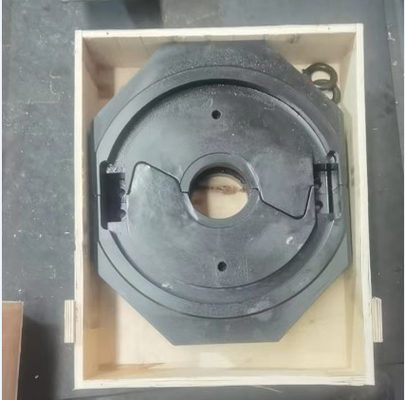

2 7/8 "'3-1 / 2" อุปกรณ์ป้องกันการระเบิด S ประเภทตัวแปร Ram และ Bore API16A 5000PSI
คุณสมบัติโครงสร้าง
● ส่วนประกอบอัดแรงดันใช้เหล็กอัลลอยด์ที่มีความแข็งแรงสูงและทนต่อแรงกระแทกได้ดี
● ซีลประตูของ BOP แรงดันสูงใช้ซีลแบบรวมซึ่งมีการซีลที่ดีกว่าจากแรงดันของบ่อ
● ใช้เกทลอยหรืออินทิกรัล สามารถปิดผนึกได้อย่างปลอดภัยและเปลี่ยนได้สะดวก
● ใช้ทางผ่านของน้ำมันแบบฝัง บานพับแบริ่งแยกออกจากบานพับไฮดรอลิก
● โครงสร้างบานพับเรียบง่าย ถอดและติดตั้งได้ง่าย
● ใช้เปลือกชนิดส่วนโค้งขนาดใหญ่ทั้งสองด้านของห้องเพาะเลี้ยง และขนส่งโดยชนิดส่วนโค้งไปรอบๆ เพื่อลดความเครียดสูงสุดของเปลือกภายใต้แรงกดดัน
● ด้วยโครงสร้างที่กะทัดรัด มีขนาดเล็กกว่าผลิตภัณฑ์จากต่างประเทศที่คล้ายคลึงกัน
● เปลือกภายในของ BOP ทนต่ออุณหภูมิต่ำสามารถประมวลผลท่อ เพื่อให้ไอน้ำไหลภายใน BOP แผ่ความร้อน
สภาราม
● ท่อราม
1. ซีลบน 2. ซีลหน้า 3. ตัวแรม
HF ประเภท Ram ประกอบ
1. ตัวแรม 2. โบลท์ 3. สลักเกลียว 4. ยางแรม
5. ที่ยึดแคลมป์
แอสเซมบลีรามแบบ S
เฉือนราม
Shear ram สามารถตัดท่อในบ่อ ปิดหัวหลุมได้อย่างสุ่มสี่สุ่มห้า และยังใช้เป็นรางบอดเมื่อไม่มีท่อในบ่ออีกด้วยการติดตั้ง shear ram เหมือนกับ ram ดั้งเดิม
● ในสภาวะปกติใช้เป็น ram ตาบอด ในกรณีฉุกเฉิน ใช้เป็น ram เฉือน
● ตัวลดแรงเฉือนสามารถตัดท่อซ้ำ ๆ ได้และไม่ทำลายใบมีด ใบมีดที่สึกหรอสามารถนำกลับมาใช้ใหม่ได้หลังการซ่อมแซมShenkai ผลิตคมเฉือนด้วยแรงเฉือนมากกว่าห้าครั้ง อนุญาตให้เปลี่ยนยางซีลได้
● ใบมีดแรมธรรมดาถูกรวมเข้ากับตัวแรม
● ตัวแรมของ BOP ที่ทนต่อการเกิดกำมะถันสูงถูกแยกออกจากตัวแรม ซึ่งง่ายต่อการเปลี่ยนใบมีดหลังจากที่ใบมีดเสียหาย และทำให้ตัวแรมสามารถใช้งานได้ซ้ำ
● พื้นผิวการซีลสัมผัสระหว่างซีลด้านบนของตัวตัดเฉือนและใบมีดมีขนาดใหญ่ ซึ่งช่วยลดแรงกดบนผิวซีลยางได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งาน
ตัวแปรราม
สามารถใช้ ram แบบปรับได้เพื่อปิดผนึกขนาดเส้นผ่านศูนย์กลางของท่อร้อยสายแรมแปรผันประกอบด้วยแรมแปรผัน ตราประทับบน ตราประทับหน้าแปรผันการติดตั้งตัวแปร ram ใน BOP นั้นเหมือนกับ ram ทั่วไป ไม่จำเป็นต้องเปลี่ยนส่วนใดส่วนหนึ่งของ BOP
1. ยางรีดขอบ 2. ตัวกระทุ้ง 3. ยางซีลตัวบน
โครงสร้างการประกอบ Ram แบบแปรผันของ S type Ram BOP
S Ram BOP สเปก&รุ่น
| แรงดันใช้งาน (ปอนด์ต่อตารางนิ้ว) |
เจาะ (ใน) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | ส | ส | ส | ส | |||||
| 70-10,000 | ส | ส | ส | ส | ส | ||||
| 35-5000 | ส | ส | ส | ส | ส | ส | ส | ||
| 21-3000 | ส | ส | ส | ส | ส | ส | ส | ||
| 14-2000 | ส | ||||||||
หมายเหตุ: ข้อมูลจำเพาะและรุ่น S Ram BOP
S หมายถึง S ประเภท ram BOP
| ข้อมูลจำเพาะและรุ่น | เจาะหลัก มม. (นิ้ว) |
ความกดดันจากการทำงาน MPa(psi) |
ปริมาณน้ำมันสำหรับการเปิด (กระบอกเดียว) | ปริมาณน้ำมันสำหรับปิด (กระบอกเดียว) | ประเภทราม | ขนาดแรม (ใน) |
ขนาด mm | น้ำหนัก (กิโลกรัม | รหัส BOP ที่แนะนำ | |||||
| ความยาว | ความกว้าง | ความสูง | เดี่ยว | สองเท่า | ||||||||||
| เดี่ยว | สองเท่า | |||||||||||||
| ซีรีส์ 180(71/16 นิ้ว) | (2)FZ18-21 | 179.4(71/16) | 21-3000 | 1.6 | 2 | ชม | สูงสุด 5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2)S04.00 |
| (2)FZ18-35 | 179.4(71/16) | 35-5000 | 1.6 | 2 | ชม | สูงสุด 5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2)S48.00 | |
| (2)FZ18-70 | 179.4(71/16) | 70-10,000 | 2.2 | 2.5 | ชม | สูงสุด 5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2)S62.00 | |
| (2)FZ18-105 | 179.4(71/16) | 105-15000 | 7.4 | 8 | ชม | สูงสุด 5 1/2 | พ.ศ. 2531 | 820 | 922 | 1372 | 3175 | 5885 | (2)S29.00A | |
| 230(9in)series | (2)FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | สูงสุด7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2)S79.00 |
| (2)FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | สูงสุด7 | ปี 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2)S23.00 | |
| (2)FZ23-70 | 228.6-9 | 70-10,000 | 7 | 8 | ชม | สูงสุด7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2)S01.00 | |
| (2)FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | สูงสุด7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2)S93.00 | |
| 280(11in)series | (2)FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | ส | สูงสุด 8 5/8 | พ.ศ. 2389 | 675 | 740 | 1100 | 1400 | 2550 | (2)S77.00 |
| (2)FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | ส | สูงสุด 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2)S45.00 | |
| (2)FZ28-70 | 279.4-11 | 70-10,000 | 7 | 8 | ชม | สูงสุด 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2)S16.00 | |
| (2)FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | ชม | สูงสุด 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2)S67.00 | |
| 346(135/8 นิ้ว)series | (2)FZ35-21 | 346.1(135/8) | 21-3000 | 7.8 | 8.9 | ส | สูงสุด 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2)S78.00 |
| (2)FZ35-35 | 346.1(135/8) | 35-5000 | 7.9 | 9.3 | ส | สูงสุด 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2)S103.00 | |
| (2)FZ35-70 | 346.1(135/8) | 70-10,000 | 18 | 20.7 | HF | สูงสุด 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2)S104.00 | |
| (2)FZ35-105 | 346.1(135/8) | 105-15000 | 17.4 | 20 | ชม | สูงสุด 10 3/4 | 3074 | 1140 | 1420 | พ.ศ. 2528 | 8945 | 16070 | (2)S115.00 | |
| 425(163/4 นิ้ว) | (2)FZ43-35 | 425.5(163/4) | 35-5000 | 10.3 | 11.6 | HF | สูงสุด 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2)S95.00 |
| ซีรีส์ 476(183/4 นิ้ว) | (2)FZ48-35 | 476.3(183/4) | 35-5000 | 24.5 | 27.9 | HF | สูงสุด 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2)S116.00 |
| (2)FZ48-70 | 476.3(183/4) | 70-10,000 | 24.5 | 27.9 | HF | สูงสุด 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2)S102.00 | |
| 527(203/4in) | (2)FZ53-21 | 527.1(203/4) | 21-3000 | 12.2 | 13.6 | HF | สูงสุด 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2)S83.00 |
| 540(211/4 นิ้ว)series | (2)FZ54-14 | 539.8(211/4) | 14-2000 | 12.1 | 13.8 | HF | สูงสุด 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2)S33.00 |
| (2)FZ54-35 | 539.8(211/4) | 35-5000 | 26 | 29.6 | HF | สูงสุด 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2)S105.00 | |
| 680 (263/4in) | (2)FZ68-21 | 679.5(263/4) | 21-3000 | 32.6 | 37 | HF | สูงสุด 18 5/8 | 4350 | 1450 | 1250 | พ.ศ. 2413 | 12360 | 20290 | (2)S87.00 |
| หมายเหตุ:1.แรงดันทดสอบ BOP คือ 1.5 เท่าของแรงดันมาตรฐาน | ||||||||||||||
| 2. แรงดันใช้งานอยู่ที่ 8.4Mpa ถึง 10.5Mpa | ||||||||||||||
S Type Shear Ram ข้อกำหนดการใช้งาน
| BOP ประเภท | รุ่นป็อบ | รหัส BOP ที่แนะนำ | ประเภทกระบอกสูบ | สเปคของท่อเจาะ |
| ส | (2)FZ 18-70 | (2)S62.00 | กระบอกธรรมดา | |
| (2)S92.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 4 1/2" 16.6lb/ft G-105 PSL-3 | ||
| (2)FZ28-35 | (2)S45.00 | กระบอกใหญ่ | ||
| (2)S100.00 | กระบอกใหญ่ | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 28-70 | (2)S16.00 | กระบอกธรรมดา | ||
| (2)S02.00 | กระบอกใหญ่ | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)S103.00 | กระบอกธรรมดา | ||
| (2)S99.00 | กระบอกใหญ่ | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-70 | (2)S104.00 | กระบอกธรรมดา | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S112.00 | กระบอกใหญ่ | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)S117.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2)S115.00 | กระบอกธรรมดา | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S113.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 54-35 | (2)S105.00 | กระบอกธรรมดา | 5" 19.5lb/ft G-105 PSL-3 |
S Type Variable Ram ช่วง
| BOP ประเภท | รุ่นป็อบ | ช่วงของตัวแปรราม (ใน) | |||
| ส | (2)FZ 18-70 | 2 3/8"-3 1/2" | |||
| (2)FZ28-35 | 2 3/8"-3 1/2" | 3 1/2"-5" | |||
| (2)FZ 28-70 | 2 3/8"-3 1/2" | 3 1/2"-5" | |||
| (2)FZ 35-35 | 2 3/8-3 1/2 | 2 7/8"-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7" | |
| (2)FZ 53-21 | 4 1/2"-5 1/2" | ||||
| (2)FZ 54-14 | 4 1/2"-5 1/2" | ||||
| (2)FZ 54-35 | 4 1/2"-5 1/2" | ||||
