รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ยูไทป์ ราม BOP | ขนาด: | 18-3/4" |
|---|---|---|---|
| ความกดดัน: | 10000psi | แอปพลิเคชัน: | การขุดเจาะน้ำมัน |
| เน้น: | U Type Ram BOP ตัวป้องกันการระเบิด,อุปกรณ์ป้องกันการระเบิด 18 3/4",การขุดเจาะน้ำมัน BOP Preventer |
||

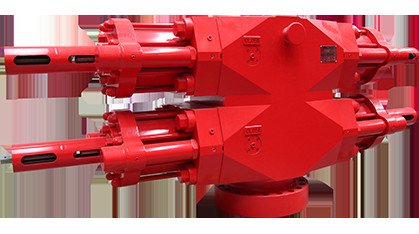

อุปกรณ์ป้องกันการระเบิด U-Type Ram BOP Bore 18 3/4" 10000 PSI
คุณสมบัติโครงสร้าง
● ส่วนประกอบที่มีแรงดันคือการหลอมวัสดุซึ่งมีความแข็งแรงและทนต่อแรงกระแทกได้ดี หลีกเลี่ยงการปลอมแปลงโดยปริยาย
● หน้าแปลนตรงกลางใช้ซีลรวม สวิตช์ทำงานด้วยแรงดันไฮดรอลิก ง่ายต่อการเปลี่ยนแรม
● พร้อมกับถังน้ำมันเสริม เมื่อเทียบกับ BOP ram เฉือนแบบดั้งเดิม มีฟังก์ชัน ปริมาตรที่เล็กกว่า
● ยางรีดมีมากมายและใช้ซีลในตัว
● อุปกรณ์ล็อคแบบแมนนวลเป็นของการกำหนดค่ามาตรฐาน ในกรณีที่ไฮดรอลิกสูญเสีย สามารถมั่นใจได้ว่า ram ยังคงปิดอยู่
● อุปกรณ์ล็อคแบบแมนนวลและแบบไฮดรอลิกและถังน้ำมันเสริมสามารถติดตั้งได้ตามความต้องการของลูกค้าอย่างยืดหยุ่นและง่ายต่อการเปลี่ยน
● เปลือกภายในของ BOP ทนต่ออุณหภูมิต่ำสามารถประมวลผลท่อ เพื่อให้ไอน้ำไหลภายใน BOP แผ่ความร้อน(สำหรับทางเลือกของลูกค้า)
● ส่วนประกอบภายในของ BOP ที่ทนต่อกำมะถันสูงซึ่งสัมผัสกับของเหลวในบ่อนั้นมีโลหะผสมที่มีนิกเกิลเป็นเบสสูงที่พื้นผิว ซึ่งสามารถทนต่อ H2S และ CO2 ได้ในระดับสูงสุด
สภาราม
● ท่อราม
1. ยางซีลตัวบน 2. ตัวแรม 3. ยางซีลหน้า
U type Ram โครงสร้าง skech
เฉือนราม
Shear ram สามารถตัดท่อในบ่อ ปิดหัวหลุมได้อย่างสุ่มสี่สุ่มห้า และยังใช้เป็นรางบอดเมื่อไม่มีท่อในบ่ออีกด้วยการติดตั้ง shear ram เหมือนกับ ram ดั้งเดิม
● ในสภาวะปกติใช้เป็น ram ตาบอด ในกรณีฉุกเฉิน ใช้เป็น ram เฉือน
● ตัวลดแรงเฉือนสามารถตัดท่อซ้ำ ๆ ได้และไม่ทำลายใบมีด ใบมีดที่สึกหรอสามารถนำกลับมาใช้ใหม่ได้หลังการซ่อมแซมShenkai ผลิตคมเฉือนด้วยแรงเฉือนมากกว่าห้าครั้ง อนุญาตให้เปลี่ยนยางซีลได้
● ใบมีดแรมธรรมดาถูกรวมเข้ากับตัวแรม
● ตัวแรมของ BOP ที่ทนต่อการเกิดกำมะถันสูงถูกแยกออกจากตัวแรม ซึ่งง่ายต่อการเปลี่ยนใบมีดหลังจากที่ใบมีดเสียหาย และทำให้ตัวแรมสามารถใช้งานได้ซ้ำ
● พื้นผิวการซีลสัมผัสระหว่างซีลด้านบนของตัวตัดเฉือนและใบมีดมีขนาดใหญ่ ซึ่งช่วยลดแรงกดบนผิวซีลยางได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งาน
1. สลักเฉือนล่าง 2. ขันเกลียว 3. ซีลด้านซ้าย 4. ใบมีดขึ้น
5. ยางซีลด้านบน 6. ตัวแรมแรงเฉือนขึ้น
7. ซีลใบมีด 8. ขันสกรู 9. ซีลขวา 10. ใบมีดลง
โครงสร้างการประกอบ Shear Ram ของ U type Ram BOP ทนต่อกำมะถันสูง
1. ตัวแคร้งเฉือนล่าง 2. ยางซีลด้านซ้าย
3. ตัวแรมเฉือนขึ้น 4. ยางซีลด้านบน
5. ยางซีลด้านขวา 6. ซีลใบมีด
โครงสร้างการประกอบ Shear Ram ของ U type Ram BOP
ตัวแปรราม
สามารถใช้ ram แบบปรับได้เพื่อปิดผนึกขนาดเส้นผ่านศูนย์กลางของท่อร้อยสายแรมแปรผันประกอบด้วยแรมแปรผัน ตราประทับบน ตราประทับหน้าแปรผันการติดตั้งตัวแปร ram ใน BOP นั้นเหมือนกับ ram ทั่วไป ไม่จำเป็นต้องเปลี่ยนส่วนใดส่วนหนึ่งของ BOP
1.ยางรีดขอบ2.ตัวแรม3.ยางขอบบน
โครงสร้างการประกอบ Ram แบบแปรผันของ U type Ram BOP
U Ram BOP สเปก&รุ่น
| แรงดันใช้งาน (ปอนด์ต่อตารางนิ้ว) |
เจาะ (ใน) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | ยู | ||||||||
| 105-15000 | ยู | ยู | ยู | ยู | |||||
| 70-10,000 | ยู | ยู | ยู | ยู | ยู | ยู | |||
| 35-5000 | ยู | ยู | ยู | ยู | ยู | ยู | ยู | ||
| 21-3000 | ยู | ยู | ยู | ยู | ยู | ยู | ยู | ||
| 14-2000 | ยู | ||||||||
หมายเหตุ: ข้อมูลจำเพาะและรุ่น S Ram BOP
U หมายถึง U ประเภท ram BOP
| ข้อมูลจำเพาะและรุ่น | เจาะหลัก มม. (นิ้ว) |
ความกดดันจากการทำงาน MPa(psi) |
ปริมาณน้ำมันสำหรับเปิด (กระบอกเดียว) | ปริมาณน้ำมันสำหรับปิด (กระบอกเดียว) | ประเภทราม | ขนาดแรม (ใน) |
ขนาด mm | น้ำหนัก (กิโลกรัม | รหัส BOP ที่แนะนำ | |||||
| ความยาว | ความกว้าง | ความสูง | เดี่ยว | สองเท่า | ||||||||||
| เดี่ยว | สองเท่า | |||||||||||||
| ซีรีส์ 180(71/16 นิ้ว) | FZ18-352FZ18-35 | 180(71/16) | 35 | 4.6 | 4.6 | ยู | สูงสุด 5 1/2 | 2477(3273) | 550 | 736 | 1116 | พ.ศ. 2413 | 3586 | C11.002 C11.00 |
| FZ18-702FZ18-70 | 180(71/16) | 70 | 4.6 | 4.6 | ยู | สูงสุด 5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 | C20.002 C20.00 |
|
| FZ18-1052FZ18-105 | 180(71/16) | 105 | 4.6 | 4.6 | ยู | สูงสุด 5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 | C08.002 C08.00 |
|
| 280(11in)series | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | ยู | สูงสุด 8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 | C06.002 C06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | ยู | สูงสุด 8 5/8 | 3035(4065) | 660 | 950 | 1430 | 3900 | 7115 | C09.002 C09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | ยู | สูงสุด7 5/8 | 3035(4396) | 820 | 1205 | พ.ศ. 2383 | 6660 | 11750 | C01.002 C01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | ยู | สูงสุด 6 5/8 | 3890(5104) | 1050 | 1470 | 2200 | 9525 | 16933 | C10.002 C10.00 |
|
| 346(135/8 นิ้ว)series | FZ35-352FZ35-35 | 346(135/8) | 35 | 21 | 22 | ยู | สูงสุด 10 3/4 | 3647(4833) | 720 | 928 | 1501 | 5150 | 9750 | C21.002 C21.00 |
| FZ35-702FZ35-70 | 346(135/8) | 70 | 21 | 22 | ยู | สูงสุด 10 3/4 | 3707(4893) | 745 | 1115 | 1720 | 6020 | 10940 | C17.002 C17.00 |
|
| FZ35-1052FZ35-105 | 346(135/8) | 105 | 22.8 | 23.7 | ยู | สูงสุด 10 3/4 | 3957(5319) | 850 | 1340 | 2076 | 9310 | 16210 | C16.002 C16.00 |
|
| 540(211/4 นิ้ว)series | FZ54-142FZ54-14 | 540(211/4) | 14 | 16.3 | 17.4 | ยู | สูงสุด 16 | 4120(5800) | 1000 | 944 | 1638 | 7450 | 14420 | C25.002 C25.00 |
| 540(211/4 นิ้ว)series | FZ54-352FZ54-35 | 540(211/4) | 35 | 51 | 56 | ยู | สูงสุด16 | 4884(6364) | 1080 | 1300 | 2100 | 13720 | 26500 | C27.002 C27.00 |
| FZ54-702FZ54-70 | 540(211/4) | 70 | 51 | 56 | ยู | สูงสุด16 | 4884(6364) | 1200 | 1742 | 2542 | 15718 | 29773 | C28.002 C28.00 |
|
| 680(263/4) | FZ68-212FZ68-21 | 680(263/4) | 21 | 36 | 37 | ยู | สูงสุด20 | 5305(6646) | 1280 | 1214 | พ.ศ. 2467 | 13300 | 24800 | C24.002 C24.00 |
| หมายเหตุ 1. แรงดันทดสอบ BOP คือ 1.5 เท่าของแรงดันมาตรฐาน | ||||||||||||||
| 2. แรงดันใช้งานอยู่ที่ 8.4Mpa ถึง 10.5Mpa | ||||||||||||||
U Type Shear Ram ข้อกำหนดการใช้งาน
| BOP ประเภท | รุ่นป็อบ | รหัส BOP ที่แนะนำ | ประเภทกระบอกสูบ | สเปคของท่อเจาะ |
| ยู | (2)FZ28-35 | (2)C06.00 | กระบอกธรรมดา | |
| (2)C06.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ28-105 | (2)C01.00 | กระบอกธรรมดา | ||
| (2)C01.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)C21.00 | กระบอกธรรมดา | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C26.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-70 | (2)C17.00 | กระบอกธรรมดา | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C30.00 | กระบอกพร้อมบูสเตอร์ตีคู่ | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2)C16.00 | กระบอกธรรมดา | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)C23.00 | กระบอกใหญ่ | 5 1/2" 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ 54-35 | (2)C27.00 | กระบอกธรรมดา | 6 5/8" 27.7lb/ft S-135 PSL-3 |
U Type Variable Ram ช่วง
| BOP ประเภท | รุ่นป็อบ | ช่วงของตัวแปรราม (ใน) | ||
| ยู | (2)FZ 28-35 | 2 7/8"-5" | ||
| (2)FZ 28-70 | 2 7/8"-5" | |||
| (2)FZ 35-35 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2)FZ 35-70 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2)FZ 35-105 | 3 1/2"-5" | 4 1/2"-5 1/2" | ||
| (2)FZ 54-35 | 2 7/8"-5 7/8" | |||
