รายละเอียดสินค้า:
|
| ชื่อสินค้า: | S-Type ราม BOP | ขนาด: | 13-5/8" |
|---|---|---|---|
| ความดัน: | 15000psi | การใช้งาน: | การขุดเจาะน้ำมัน |
| เน้น: | S Type Ram BOP ตัวป้องกันการระเบิด,การขุดเจาะน้ำมัน BOP ตัวป้องกันการระเบิด,ตัวป้องกันการระเบิดของแท่นขุดเจาะน้ำมัน BOP |
||

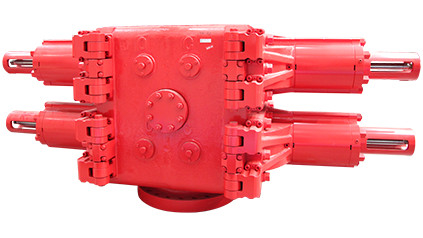

อุปกรณ์ป้องกันการระเบิด S-Type Ram BOP Bore 13 5/8 " 15000psi
ลักษณะโครงสร้าง
● ส่วนประกอบที่ใช้แรงกดใช้สแตนเลสที่มีความแข็งแรงและความแข็งแรงในการชน
● การ ปิด ประตู ของ BOP ความ กดดัน สูง ใช้ การ ปิด ประตู ที่ รวม กัน ซึ่ง มี การ ปิด ประตู ที่ ดี กว่า ความ กดดัน ที่ เกิด จาก ถ้ํา
● ใช้ประตูลอยหรืออินทิกรัล สามารถปิดอย่างปลอดภัยและเปลี่ยนได้สะดวก
● ใช้ช่องผ่านน้ํามันแบบฝัง หมุนหางานแยกจากหมุนไฮดรอลิก
● โครงสร้าง แปลง แปลง ง่าย
● ใช้ กระเป๋า แบบ กระบี่ ใหญ่ ใน ทั้ง สอง ทิศ ของ ห้อง และ ใช้ กระเป๋า แบบ กระบี่ ผ่าน ไป ทุก ทิศ เพื่อ ลด ความ กระทบ ที่สูงสุด ของ กระเป๋า ภายใต้ ความ กดดัน
● มี โครงสร้าง หนาแน่น และ ขนาด น้อย กว่า ผลิตภัณฑ์ ต่าง ประเทศ ที่ คล้าย ๆ กัน
● กล่องภายในของ BOP ทนต่ออุณหภูมิต่ําสามารถดําเนินการท่อ, เพื่อให้ลมไหลผ่านภายใน BOP, แสงร้อน.
การประชุม Ram
● ไพป์ แรม
1ผนึกด้านบน ผนึกด้านหน้า ร่างแกะ
รุ่น HF รวม Ram
1. ร่างแรม 2. โบลท์ 3. โบลท์แรม 4. ยางแรม
5. ตัวถือคลับ
รวม Ram แบบ S
แรมเชียร์
แมวตัดเชือกสามารถตัดท่อบ่อน้ํา, ปิดหัวบ่อน้ําตาบอด, และยังใช้เป็นแมวตาบอดเมื่อไม่มีท่อในบ่อน้ํา. การติดตั้งแมวตัดเชือกเหมือนกับแมวเดิม
● ในสภาพปกติ ใช้เป็นแกะตาบอด ในกรณีฉุกเฉิน ใช้เป็นแกะตัด
● Shear damper สามารถตัดท่อซ้ําแล้วซ้ําเล่าและไม่ทําลายใบมีด, ใบมีดที่สวมสามารถนําไปใช้อีกครั้งหลังจากการซ่อมแซม. Shenkai ผลิตแกะ shear ด้วยอายุ shear ในมากกว่าห้าเท่า,ยอมเปลี่ยนยางปิด.
● ดาบ แมง แมง แมง แมง แมง แมง
● ใบมีดแกะของ BOP ที่ทนทานกับค้อนเซลเฟอร์สูงถูกแยกออกจากร่างกายแกะ ซึ่งง่ายที่จะเปลี่ยนใบมีดหลังจากใบมีดเสียหาย และทําให้ร่างกายแกะสามารถใช้ได้ซ้ําๆ
● ด้านผิวปิดสัมผัสระหว่างผิวปิดด้านบนของแกะตัดและใบมีดใหญ่ ซึ่งช่วยลดความดันบนผิวปิดยางได้อย่างมีประสิทธิภาพ และยืดอายุการใช้งานของมัน
แรมแปร
แรมตัวแปรสามารถใช้ในการปิดเส้นท่อขนาดต่างกัน แรมตัวแปรประกอบด้วย แรมตัวแปร ปิดด้านบน ปิดด้านหน้าตัวแปรการติดตั้งของ ram variable ใน BOP เป็นในแบบเดียวกันกับ ram ทั่วไปไม่จําเป็นต้องเปลี่ยนส่วนใด ๆ ของ BOP
1. ยางแรมแปร 2. ร่างแรม 3. ยางซีลสูงสุด
โครงสร้างการประกอบ Ram variable ของ Ram BOP แบบ S
S Ram เฉพาะเจาะจง BOP&รุ่น
| ความดันการทํางาน (psi) |
หนองหญ้า | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | S | S | S | S | |||||
| 70-10000 | S | S | S | S | S | ||||
| 35-5000 | S | S | S | S | S | S | S | ||
| 21-3000 | S | S | S | S | S | S | S | ||
| 14-2000 | S | ||||||||
หมายเหตุ:S Ram BOP รายละเอียดและรุ่น
S เป็น BOP แบบ S ram
| รายละเอียดและรุ่น | ช่องเจาะหลัก mm ((in) |
ความดันในการทํางาน MPa ((psi) |
ปริมาณน้ํามันสําหรับเปิด (กล่องเดียว) | ปริมาณน้ํามันสําหรับปิด ((กล่องเดียว) | ประเภท Ram | ขนาด Ram (ใน) |
ขนาด mm | น้ําหนัก kg | รหัส BOP แนะนํา | |||||
| ความยาว | ความกว้าง | ความสูง | คนเดียว | สองเท่า | ||||||||||
| คนเดียว | สองเท่า | |||||||||||||
| 180 ((71/16 นิ้ว) ซีรีส์ | (2) FZ18-21 | 179.4 ((71/16) | 21-3000 | 1.6 | 2 | H | สูงสุด5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2) S0400 |
| (2) FZ18-35 | 179.4 ((71/16) | 35-5000 | 1.6 | 2 | H | สูงสุด5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2) S4800 | |
| (2) FZ18-70 | 179.4 ((71/16) | 70-10000 | 2.2 | 2.5 | H | สูงสุด5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2) S6200 | |
| (2) FZ18-105 | 179.4 ((71/16) | 105-15000 | 7.4 | 8 | H | สูงสุด 5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2) S29.00A | |
| 230 ((9 นิ้ว) ซีรี่ย์ | (2) FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | สูงสุด 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2) S7900 |
| (2) FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | สูงสุด 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2) S2300 | |
| (2) FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | H | สูงสุด 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2) S0100 | |
| (2) FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | สูงสุด 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2) S9300 | |
| 280 ((11 นิ้ว) ซีรี่ย์ | (2) FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | S | สูงสุด 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2) S7700 |
| (2) FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | S | สูงสุด 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2) S4500 | |
| (2) FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | H | สูงสุด 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2) S1600 | |
| (2) FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | H | สูงสุด 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2) S6700 | |
| 346 ((135/8 in) ซีรี่ย์ | (2) FZ35-21 | 346.1 ((135/8) | 21-3000 | 7.8 | 8.9 | S | สูงสุด 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2) S7800 |
| (2) FZ35-35 | 346.1 ((135/8) | 35-5000 | 7.9 | 9.3 | S | สูงสุด 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2) S10300 | |
| (2) FZ35-70 | 346.1 ((135/8) | 70-10000 | 18 | 20.7 | HF | สูงสุด 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2) S10400 | |
| (2) FZ35-105 | 346.1 ((135/8) | 105-15000 | 17.4 | 20 | H | สูงสุด 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2) S11500 | |
| 425 ((163/4 in) | (2) FZ43-35 | 425.5 ((163/4) | 35-5000 | 10.3 | 11.6 | HF | สูงสุด 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2) S9500 |
| 476 ((183/4 นิ้ว) ซีรี่ย์ | (2) FZ48-35 | 476.3 ((183/4) | 35-5000 | 24.5 | 27.9 | HF | สูงสุด 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2) S116.00 |
| (2) FZ48-70 | 476.3 ((183/4) | 70-10000 | 24.5 | 27.9 | HF | สูงสุด 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2) S10200 | |
| 527 ((203/4in) | (2) FZ53-21 | 527.1 ((203/4) | 21-3000 | 12.2 | 13.6 | HF | สูงสุด 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2) S8300 |
| 540 ((211/4 นิ้ว) ซีรีส์ | (2) FZ54-14 | 539.8 ((211) | 14-2000 | 12.1 | 13.8 | HF | สูงสุด 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2) S3300 |
| (2) FZ54-35 | 539.8 ((211) | 35-5000 | 26 | 29.6 | HF | สูงสุด 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2) S10500 | |
| 680 ((263/4in) | (2) FZ68-21 | 679.5 ((263/4) | 21-3000 | 32.6 | 37 | HF | สูงสุด 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2) S8700 |
| หมายเหตุ:1ความดันในการทดสอบคือ 1.5 เท่าของความดันมาตรฐาน | ||||||||||||||
| 2ความดันการทํางานคือ 8.4Mpa ถึง 10.5Mpa | ||||||||||||||
รายละเอียดการใช้งานของ Shear Ram แบบ S
| ประเภท BOP | รูปแบบ BOP | รหัส BOP แนะนํา | ประเภทกระบอก | รายละเอียดของท่อเจาะ |
| S | (2) FZ 18-70 | (2) S6200 | กระปุกปกติ | |
| (2) S9200 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 4 1/2 " 16.6lb / ฟุต G-105 PSL-3 | ||
| (2) FZ28-35 | (2) S4500 | กระบอกขนาดใหญ่ | ||
| (2) S10000 | กระบอกขนาดใหญ่ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | ||
| (2) FZ 28-70 | (2) S1600 | กระปุกปกติ | ||
| (2) S0200 | กระบอกขนาดใหญ่ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | ||
| (2) FZ 35-35 | (2) S10300 | กระปุกปกติ | ||
| (2) S9900 | กระบอกขนาดใหญ่ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | ||
| (2) FZ 35-70 | (2) S10400 | กระปุกปกติ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | |
| (2) S11200 | กระบอกขนาดใหญ่ | 5 1/2 " 24.7lb / ฟุต G-105 PSL-3 | ||
| (2) S11700 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2) FZ 35-105 | (2) S11500 | กระปุกปกติ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 | |
| (2) S11300 | ซิลินเดอร์พร้อมเครื่องกระตุ้นคู่ | 5 1/2 " 24.7lb/ft S-135 PSL-3 | ||
| (2) FZ 54-35 | (2) S10500 | กระปุกปกติ | 5 นิ้ว 19.5 ปอนด์ / ฟุต G-105 PSL-3 |
ประเภท S ระยะ Ram variable
| ประเภท BOP | รูปแบบ BOP | ระยะของ RAM ตัวแปร (ใน) | |||
| S | (2) FZ 18-70 | 2 3/8 "-3 1/2" | |||
| (2) FZ28-35 | 2 3/8 "-3 1/2" | 3 1/2 นิ้ว-5 นิ้ว | |||
| (2) FZ 28-70 | 2 3/8 "-3 1/2" | 3 1/2 นิ้ว-5 นิ้ว | |||
| (2) FZ 35-35 | 2 3/8-3 1/2 | 2 7/8 "-5" | 4 1/2-5 1/2 | 5-7 นิ้ว | |
| (2) FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7 นิ้ว | |
| (2) FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5" | 4 1/2-5 1/2 | 5-7 นิ้ว | |
| (2)FZ 53-21 | 4 1/2 "-5 1/2" | ||||
| (2)FZ 54-14 | 4 1/2 "-5 1/2" | ||||
| (2) FZ 54-35 | 4 1/2 "-5 1/2" | ||||
