รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ท่อม้วน BOP | ขนาด: | 4-1/16" |
|---|---|---|---|
| ความกดดัน: | 70Mpa | แอปพลิเคชัน: | การขุดเจาะน้ำมัน |
| เน้น: | BOP Blowout Preventer ขดท่อ,4 1/16" Blowout Preventer,BOP Blow Out Preventer API |
||

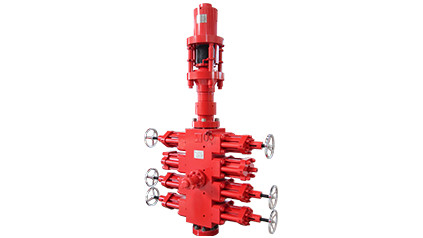

API Blowout Preventer อุปกรณ์ขดท่อ BOP รุ่น 4 1/16"-10000psi
BOP ของท่อขดเป็นส่วนประกอบหลักสำหรับอุปกรณ์ควบคุมบ่อ ใช้ในการทำงานของท่อขด ป้องกันอุบัติเหตุระเบิด ดำเนินการก่อสร้างความปลอดภัยอย่างมีประสิทธิภาพส่วนใหญ่ประกอบด้วยสองส่วนต่อไปนี้:
การทำงานของท่อขด BOP stack
● กล่อง BOP ใช้ประเภทประตูด้านข้าง แกนยางที่เปลี่ยนได้ง่ายและสะดวก แม้แต่ท่อขดก็ยังทำงานอยู่ และแกนยางสามารถเปลี่ยนได้
● ด้วยโครงสร้างกระบอกสูบคู่ การใช้แรงดันในการปิดผนึกและการปิดผนึกที่เชื่อถือได้ อายุการใช้งานยาวนาน และการควบคุมแรงดันต่ำ
● โครงสร้างล็อคประตูด้านข้างดั้งเดิม ใช้งานง่าย เสถียร
ท่อขดสี่ขด BOP
● BOP พร้อมสลักปิดผนึกเต็ม แกะเฉือน แรมสลิป และแรมครึ่งซีล
● สลิปแรมโดยใช้การออกแบบโครงสร้างที่ถอดออกได้ การออกแบบที่เป็นเอกลักษณ์ของฟันเพื่อลดอันตรายของท่อขด
● สลับอินเทอร์เฟซน้ำมันสำหรับขั้วต่อปลั๊กอย่างรวดเร็ว ใช้งานง่าย และมีการป้องกัน ปลอดภัย และเชื่อถือ
1. แรมบน 2. ตัวแรม 3. ยางแรมด้านหน้า 4. สกรู
5. ค้นหาคีย์ 6. ปุ่มขนนก
โครงสร้างการประกอบ ram ปิดผนึกทั้งหมด
1. ตัว Up Shear Ram 2. สกรู 3. ใบมีดเฉือน
4. Down shear ram body 5. การระบุตำแหน่งคีย์ 6. สกรู
โครงสร้างการประกอบแรงเฉือน
1. ตัวสลิป 2. ตัวแรม 3. ตำแหน่งพิน
4. การระบุตำแหน่งคีย์ 5. สกรู
โครงสร้างการประกอบสลิปแรม
1. ตัว Ram 2. ยางหน้า 3. Countervanes 4. สกรู
5. ยางซีลด้านบน 6. การระบุตำแหน่งคีย์
7. สกรู 8. ปุ่มขนนก
โครงสร้างการประกอบรางท่อ
ข้อกำหนดสแต็ค BOP ของท่อขด
| แบบอย่าง | 4 1/16"-10000psi | 3 1/16"-10000psi | |
| เจาะหลัก | 103.2 มม. (4 1/16 ") | 77.8 มม. (3 1/16" ) | |
| แรงดันใช้งานที่กำหนดของระบบ | 70 MPa (10000psi) | ||
| จัดอันดับแรงดันใช้งานของระบบปฏิบัติการ | 21MPa (3000psi) | ||
| แรงดันใช้งานที่แนะนำของระบบปฏิบัติการ | 8.4 ~ 10.5MPa (1200 ~ 1500psi) | ||
| เมื่อแรงดันภายในเพิ่มขึ้น แรงดันในการทำงานก็ควรเพิ่มขึ้นตามไปด้วย | |||
| การเชื่อมต่อด้านล่าง | ข้อต่อสหภาพ CB44 | ข้อต่อสหภาพ CB34 | |
| เจาะบังคับ | สูงสุด 2 7/8" | สูงสุด 2 " | |
| มิติ | Ф432mm×1197mm | Ф290mm×836mm | |
| น้ำหนัก | 460กก. | 132กก. | |
ข้อกำหนดทางเทคนิคหลักของท่อม้วน BOP ขด
| แบบอย่าง | 4 1/16"-10000psi | 3 1/16"-10000psi |
| เบื่อหลัก | 103.2 มม. (4 1/16 ") | 77.8 มม. (3 1/16" ) |
| แรงดันใช้งานเล็กน้อยของระบบ | 70 MPa (10000psi) | |
| จัดอันดับแรงดันใช้งานของระบบปฏิบัติการ | 21MPa (3000psi) | |
| แรงดันใช้งานที่แนะนำของระบบปฏิบัติการ | 8.4 ~ 10.5MPa (1200 ~ 1500psi) | |
| เลย์เอาต์ของแรมส์ | จากบนลงล่าง : มู่ลี่, เฉือน, สลิป, ท่อ | |
| ขนาดรูที่ใช้บังคับ | สูงสุด 2 7/8" | สูงสุด 2" |
| ขนาด (ยาว x กว้าง x สูง) | 1498(1691)มม× | 1064mm×409mm×860mm |
| 648mm×2139mm | ||
| น้ำหนัก | 1993kg | 655กก. |
