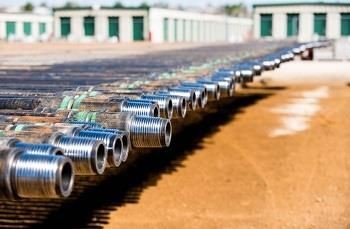

API 5DP ท่อเจาะบ่อน้ำมัน OCTG E - 75 X - 95 G - 105 S - 135

เจาะท่อ API 5DP 2 3/8" ถึง 5 1/2" OCTG E-75 X-95 G-105 S-135

ท่อเจาะ API 5DP

ท่อเจาะเป็นท่อกลวง ผนังหนา ซึ่งส่งของเหลวเจาะและแรงบิดผ่านรูเจาะไปยังดอกสว่านบนแท่นขุดเจาะผลิตขึ้นเพื่อให้ทนต่อแรงกดภายในและภายนอกที่รุนแรง การบิดเบี้ยว การโค้งงอ และการสั่นสะเทือนขณะหมุนและยกชุดประกอบรูด้านล่าง (BHA)ท่อเจาะเป็นเกลียวที่ปลายแต่ละด้านในส่วนของท่อที่เรียกว่าข้อต่อของเครื่องมือผลิต สุ่มตัวอย่าง ทดสอบ และตรวจสอบตามข้อกำหนดมาตรฐาน เช่น American Petroleum Institute (API)

ประเภท

ท่อเจาะมาตรฐานเป็นส่วนท่อยาวของท่อที่ประกอบขึ้นเป็นส่วนใหญ่ของสายสว่านโดยทั่วไปแล้วจะเป็นส่วนท่อยาว 31 ฟุต แต่อาจมีความยาวตั้งแต่ 18 ถึง 45 ฟุต

ท่อเจาะน้ำหนักมาก (HWDP)เป็นท่อแบบท่อที่เพิ่มน้ำหนักหรือทำหน้าที่เป็นชิ้นส่วนเปลี่ยนผ่านในสายสว่านเป็นส่วนเปลี่ยนผ่านของสายสว่าน มันถูกวางไว้ระหว่างคอสว่านและท่อสว่านมาตรฐานเพื่อลดความล้มเหลวเมื่อยล้าในการใช้งานอื่นๆ HWDP จะใช้เป็นน้ำหนักเพิ่มเติมเพื่อชั่งน้ำหนักสายสว่าน

ปลอกคอสว่านเป็นส่วนประกอบของสายสว่านที่ประกอบขึ้นเป็นส่วนหนึ่งของ BHAมีผนังหนากว่า หนักกว่า และแข็งแกร่งกว่าท่อสว่าน และส่วนใหญ่ใช้เพื่อชั่งน้ำหนักดอกสว่านในขณะที่ลดแรงสั่นสะเทือนและแรงกระแทก

เกรดเจาะท่อ

เกรดของท่อเจาะรวมถึงเกรด API มาตรฐาน (E-75, X-95, G-105 และ S-135) รวมถึงเกรดที่เป็นกรรมสิทธิ์

ท่อเจาะเกรด API

API SPEC 5DP ระบุเงื่อนไขการส่งมอบทางเทคนิคสำหรับท่อเจาะเหล็กที่มีส่วนปลายของตัวท่อบิดเบี้ยวและข้อต่อของเครื่องมือแบบเชื่อมสำหรับใช้ในการขุดเจาะและดำเนินการผลิตในอุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติสำหรับข้อกำหนดผลิตภัณฑ์สามระดับ (PSL-1, PSL- 2 และ PSL-3)PS-1 ระบุความหนาของผนัง แรงกระแทก และความแข็งแรงของผลผลิตเฉพาะสำหรับเกรดวัสดุระดับข้อมูลจำเพาะ PL-2 / PL-3 มีข้อกำหนดเพิ่มเติมที่จำเป็น

<

เกรด Eท่อเจาะ เรียกว่าเหล็กกล้า "อ่อน" แสดงความแข็งแรงของผลผลิตต่ำสุดต่อหน่วยพื้นที่ที่มีความแข็งแรงของผลผลิตน้อยกว่า 80,000 psiสามารถทนต่อเปอร์เซ็นต์การยืดหรือ "ความเครียด" ก่อนการแตกหักได้สูงกว่าเกรดท่อเจาะที่มีความแข็งแรงสูงนอกจากนี้ยังทนทานต่อการกัดกร่อนและการแตกร้าวอีกด้วยเกรด E ใช้ในหลุมลึกปานกลางตั้งแต่ 10,000 ถึง 15,000 ฟุต

เกรด X-95, G-105 และ S-135ถือว่าเป็นเกรดที่มีความแข็งแรงสูงพวกมันแสดงความแข็งแรงของผลผลิตที่เพิ่มขึ้นซึ่งจำเป็นสำหรับการให้บริการในบ่อที่ลึกกว่า

เกรดที่เป็นกรรมสิทธิ์

เกรดที่เป็นกรรมสิทธิ์มักจะเกินข้อกำหนดที่กำหนดโดย API SPEC 5DPคุณสมบัติด้านประสิทธิภาพที่เพิ่มขึ้นได้รับการพัฒนาสำหรับบริการเปรี้ยว บริการที่สำคัญ และข้อกำหนดอื่นๆ ที่ผู้ใช้กำหนด

บริการเปรี้ยวเกรดต้านทานการกัดกร่อนของความเครียดซัลไฟด์ (SSC)SSC สามารถเกิดขึ้นได้เมื่อมีไฮโดรเจนซัลไฟด์การซึมผ่านของไฮโดรเจนควบคู่ไปกับความเค้นที่สูงขึ้น อุณหภูมิต่ำ pH ต่ำ และปริมาณคลอไรด์สูงจะลดความเหนียวของเกรดเหล็ก ทำให้พวกเขาเสี่ยงต่อการขยายพันธุ์และการแตกร้าว

บริการที่สำคัญเกรดต้านทานการกัดกร่อนเมื่อมีก๊าซหวานหรือคาร์บอนไดออกไซด์ที่มีความเข้มข้นสูงเป็นทางเลือกที่คุ้มค่าซึ่งใช้ในงานฉีดน้ำ

ขนาด

ท่อเจาะผลิตขึ้นตามข้อกำหนดมาตรฐานและมีจำหน่ายในขนาดที่กำหนดข้อกำหนดมิติที่สำคัญที่สุดสองประการคือความยาวและเส้นผ่านศูนย์กลาง

ความยาว

สายสว่านประกอบด้วยท่อสว่านหลายส่วนคำว่า "ฐานตั้ง" หมายถึงท่อเจาะสองหรือสามส่วนที่ถูกป้อนเข้าไปในรูเจาะเพื่อให้การเจาะเสร็จสมบูรณ์ 60 ถึง 90 ฟุตแต่ละส่วนของท่อที่เรียกว่า "เดี่ยว" ถูกจำแนกตาม API ออกเป็นสามช่วงความยาวที่แตกต่างกันR1, R2 และ R3

ช่วงที่ 1 (R1)มีความยาวสั้นที่สุด ซึ่งพบได้บ่อยในการปรับขนาดท่อหรือปลอกสำหรับการผลิต และช่วงตั้งแต่ 18 ถึง 22 ฟุต

ช่วงที่ 2 (R2)ถือเป็นความยาวมาตรฐานของท่อเจาะและมีช่วงตั้งแต่ 27 ถึง 31 ฟุต

ช่วง 3 (R3) เป็นเรื่องปกติในปลอกหุ้มและยังนำไปใช้ในงานเจาะน้ำลึกความยาวที่เพิ่มขึ้นจะลดจำนวนข้อต่อเครื่องมือในแต่ละขาตั้งของท่อเจาะการย้อนกลับคือภาระที่กระทำต่อข้อต่อเครื่องมือแต่ละอันจะเพิ่มการสึกหรอมากขึ้นและลดอายุการใช้งานที่คาดหวังของท่อเจาะR3 มีตั้งแต่ 38 ถึง 45 ฟุต

เส้นผ่านศูนย์กลาง

เส้นผ่านศูนย์กลางภายนอก (OD) ของท่อสว่านมีให้เลือกในขนาดที่กำหนดตั้งแต่ 2 3/8" ถึง 6 5/8"เส้นผ่านศูนย์กลางของท่อจะถูกเลือกตามเส้นผ่านศูนย์กลางของรูเจาะเพื่อหมุนเวียนโคลนเจาะอย่างมีประสิทธิภาพและลดการสูญเสียแรงดัน อัตราส่วนของเส้นผ่านศูนย์กลางภายนอกของท่อสว่านต่อเส้นผ่านศูนย์กลางของรูเจาะควรอยู่ที่ประมาณ 0.6

ข้อต่อเครื่องมือ

ปลายท่อแต่ละด้านมีข้อต่อของเครื่องมือ และมีความแตกต่างกันโดยการเชื่อมต่อแบบเกลียวตัวผู้ที่เรียกว่า "พิน" และข้อต่อเกลียวตัวเมียซึ่งเรียกว่า "กล่อง"ประกอบสำเร็จและเชื่อมเข้ากับท่อข้อต่อของเครื่องมือให้การเชื่อมต่อแบบเกลียวที่มีความแข็งแรงสูงผ่านการอบชุบด้วยความร้อนให้มีความแข็งแรงสูงกว่าเหล็กกล้าของตัวท่อ เพื่อให้สามารถทนทานต่อความทรหดของการเจาะและการขันเกลียวให้แน่นและคลายเกลียวได้หลายรอบข้อต่อของเครื่องมือกำหนดตามประเภทการบิดเบี้ยวและเกลียว

อารมณ์เสีย

ความบิดเบี้ยว (ปลายเกลียว) หมายถึงผนังของข้อต่อเครื่องมือที่จุดต่อแบบเกลียวท่อเจาะมีให้พร้อมกับอารมณ์เสียภายใน (IU) อารมณ์เสียภายนอก (EU) หรืออารมณ์เสียภายใน - ภายนอก (IEU)

IU- เมื่อเกิดการบิดงอภายใน ความหนาที่เพิ่มขึ้นตามผนังด้านในจะชดเชยโลหะที่หลุดออกจากเกลียวด้วยผนังด้านนอกที่สม่ำเสมอและสม่ำเสมอ

สหภาพยุโรป- ในความปั่นป่วนภายนอก ความหนาที่เพิ่มขึ้นตามเส้นผ่านศูนย์กลางภายนอกของท่อจะชดเชยโลหะที่ถูกดึงออกในการร้อยเกลียวด้วยรูตรง

IEU- ความหนาภายใน - ภายนอกจะเพิ่มขึ้นตามผนังภายในและภายนอกของท่อเพื่อชดเชยโลหะที่หลุดออกจากเกลียว

การเชื่อมต่อแบบเกลียว

ข้อต่อของเครื่องมือมีการเชื่อมต่อแบบเกลียวประกอบด้วยเธรด API มาตรฐานและเธรดที่เป็นกรรมสิทธิ์การเชื่อมต่อแบบเธรดแต่ละประเภทจะถูกระบุโดยเธรดต่อนิ้ว (TPI) และเป็นแบบเรียวข้อต่อเครื่องมือ API ทั่วไป ได้แก่ Regular (REG), full-hole (FH) และ internal-flush (IF)

คุณสมบัติ

• ท่อเจาะที่ไม่ใช่แม่เหล็กใช้เพื่อแยกการวัดขณะเจาะ (MWD) และการบันทึกขณะเจาะ (LWD) เครื่องมือออกจากสตริงการฝึกซ้อมซึ่งจะช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกี่ยวข้องและเพิ่มความแม่นยำของการสำรวจทิศทาง
• ฮาร์ดแบนด์รวมอยู่ในข้อต่อเครื่องมือและแผ่นสึกหรอตรงกลางของท่อสว่านเพื่อเพิ่มความทนทานต่อการเสียดสี
• ร่องเกลียวบนพื้นผิวภายนอกของท่อเจาะลดการเกาะติดที่แตกต่างกันและปรับปรุงลักษณะการไหลของโคลนเจาะ

มาตรฐาน

API RP 5A5 - มาตรฐานสากลนี้ระบุข้อกำหนดและให้คำแนะนำสำหรับการตรวจสอบภาคสนามและการทดสอบสินค้าประเภทท่อของประเทศน้ำมัน (OCTG)มาตรฐานสากลนี้ครอบคลุมแนวปฏิบัติและเทคโนโลยีที่ใช้กันทั่วไปในการตรวจสอบภาคสนามอย่างไรก็ตาม แนวทางปฏิบัติบางอย่างอาจเหมาะสำหรับการตรวจสอบโรงสี

ข้อมูลจำเพาะของท่อเจาะ:
