รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ปลอกท่อ | ความยาว: | R1 R2 R3 |
|---|---|---|---|
| ระดับ: | J55 | อุตสาหกรรม: | การขุดเจาะน้ำมัน |
| เน้น: | 4 1/2" Oil Well Casing Pipe,Oilfield Steel Casing Pipe,Drill Pipe Casing API 5CT |
||

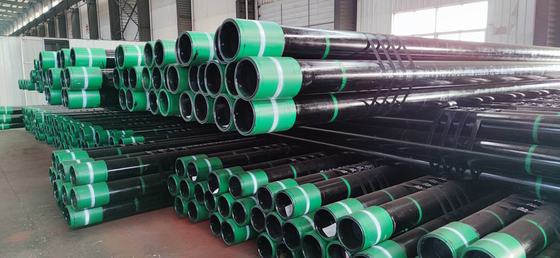

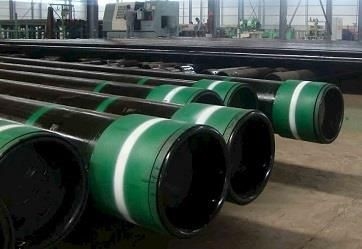

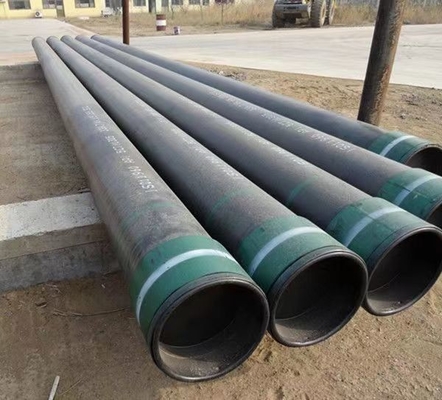

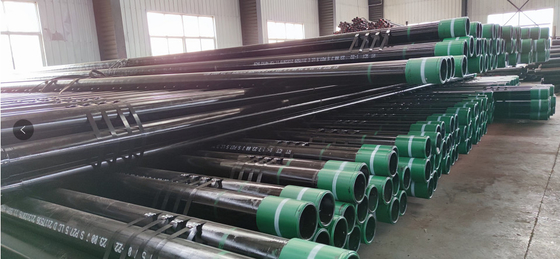

ท่อเจาะ J55 API 5CT 4 1/2" ถึง 20" อุปกรณ์บ่อน้ำมัน ใหม่
ท่อ API 5CT ปลอก
เกรด: H40, J55, K55, L80, L80-13Cr, L80-9Cr, N80-1, N80Q, P110
OD: 4 1/2"-20"
ความยาว: R1, R2, R3
การเชื่อมต่อ: STC, LTC, BTC, การเชื่อมต่อแบบพรีเมียม (NEW , PH-6)
ปลอกท่อข้อมูลตาราง
| ป้ายเอ | OD มม |
ระบุ เชิงเส้น มวลข,ค T&C กก./ม. |
WT t มม |
ประเภทของการสิ้นสุดการสิ้นสุดd | |||||||||
| H40 | J55 K55 |
M65 | L80 R95 |
N80 ประเภท 1, คิว |
C90 T95 |
P110 | Q125 | ||||||
| 1 | 2 | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |
| 4-1 / 2 4-1 / 2 4-1 / 2 4-1 / 2 4-1 / 2 |
9.50 10.50 11.60 13.50 15.10 |
114.30 114.30 114.30 114.30 114.30 |
14.14 15.63 17.26 20.09 22.47 |
5.21 5.69 6.35 7.37 8.56 |
PS - - - - |
PS PSB PSLB - - |
PS PSB PLB PLB - |
- - PLB PLB - |
- - PLB PLB - |
- - PLB PLB - |
- - PLB PLB PLB |
- - - - PLB |
|
| 5 5 5 5 5 5 5 |
11.50 13.00 น. 15.00 น 18.00 21.40 23.20 24.10 |
127.00 127.00 127.00 127.00 127.00 127.00 127.00 |
17.11 19.35 22.32 26.79 31.85 34.53 35.86 |
5.59 6.43 7.52 9.19 11.10 12.14 12.70 |
- - - - - - - |
PS PSLB PSLBE - - - - |
PS PSLB PLB PLB PLB - - |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - - PLB PLB PLB PLB |
|
| 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 5-1 / 2 |
14.00 น. 15.50 17.00 น 20.00 น 23.00 น. 26.80 29.70 32.60 35.30 38.00 40.50 43.10 |
139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 |
20.83 23.07 25.30 น. 29.76 34.23 39.88 44.20 48.51 52.53 56.55 60.27 61.14 |
6.20 6.98 7.72 9.17 10.54 12.70 14.27 15.88 17.45 19.05 20.62 22.22 |
PS - - - - - - - - - - - |
PS PSLBE PSLBE - - - - - - - - - |
PS PSLB PLB PLB PLB - - - - - - - |
- - PLBE PLBE PLBE - - - - - - - |
- - PLBE PLBE PLBE - - - - - - - |
- - PLBE PLBE PLBE พี พี พี พี พี พี พี |
- - PLBE PLBE PLBE - - - - - - - |
- - - - PLBE - - - - - - - |
|
| 6-5/8 6-5/8 6-5/8 6-5/8 |
20.00 น 24.00 น. 28.00 32.00 |
168.28 168.28 168.28 168.28 |
29.76 35.72 41.67 47.62 |
7.32 8.94 10.59 12.06 |
PS - - - |
PSLB PSLBE - - |
PSLB PLB PLB - |
- PLBE PLBE PLBE |
- PLBE PLBE PLBE |
- PLBE PLBE PLBE |
- PLBE PLBE PLBE |
- - - PLBE |
|
| 7 7 7 7 7 7 7 |
17.00 น 20.00 น 23.00 น. 26.00 29.00 32.00 35.00 |
177.80 177.80 177.80 177.80 177.80 177.80 177.80 |
25.30 น. 29.76 34.23 38.69 43.16 47.62 52.09 |
5.87 6.91 8.05 9.19 10.36 11.51 12.65 |
PS PS - - - - - |
- PS PSLBE PSLBE - - - |
- PS PLB PLB PLB PLB - |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - - PLB PLB PLB PLBE |
- - - - - - PLB |
|
| 7 7 7 7 7 7 |
38.00 42.70 46.40 50.10 53.60 57.10 |
177.80 177.80 177.80 177.80 177.80 177.80 |
56.55 63.54 69.05 74.56 79.77 84.97 |
13.72 15.88 17.45 19.05 20.62 22.22 |
- - - - - - |
- - - - - - |
- - - - - - |
PLB - - - - - |
PLB - - - - - |
PLB พี พี พี พี พี |
PLB - - - - - |
PLB - - - - - |
|
| 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 |
24.00 น. 26.40 29.70 33.70 39.00 42.80 45.30 น 47.10 51.20 55.30 |
193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 |
35.72 39.29 44.20 50.15 58.04 63.69 67.41 70.09 76.19 82.30 |
7.62 8.33 9.52 10.92 12.70 14.27 15.11 15.88 17.45 19.05 |
PS - - - - - - - - - |
- PSLB - - - - - - - - |
- PSLB PLB PLB - - - - - - |
- PLB PLB PLB PLB PLB PLB PLB - - |
- PLB PLB PLB PLB PLB PLB PLB - - |
- PLB PLB PLB PLB PLB PLB PLB พี พี |
- - PLB PLB PLB PLB PLB PLB - - |
- - - - PLB PLB PLB PLB - - |
|
| 7-3/4 | 46.10 | 196.85 | 68.60 | 15.11 | - | - | - | พี | พี | พี | พี | พี | |
| 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 |
24.00 น. 28.00 32.00 36.00 40.00 44.00 น 49.00 |
219.08 219.08 219.08 219.08 219.08 219.08 219.08 |
35.72 41.67 47.62 53.57 59.53 65.48 72.92 |
6.71 7.72 8.94 10.16 11.43 12.70 14.15 |
- PS PS - - - - |
PS PS - PSLB PSLB PLB - |
PS PS PSLB PSLB PLB - - |
- - - PLB PLB PLB PLB |
- - - PLB PLB PLB PLBE |
- - - PLBE PLBE PLBE PLBE |
- - - PLB PLB PLB |
- - - - - PLB |
|
| 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 |
32.30 36.00 40.00 43.50 47.00 53.50 58.40 59.40 64.90 70.30 75.60 |
244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 |
48.07 53.57 59.53 64.73 69.94 79.62 86.91 88.40 96.58 104.62 112.50 |
7.92 8.94 10.03 11.05 11.99 13.84 15.11 15.47 17.07 18.64 20.24 |
PS PS - - - - - - - - - |
- PSLB PSLB - - - - - |
- PSLB PSLB PLB PLB - - - - - |
- - PLB PLB PLB PLB PLB - - - - |
- - PLB PLB PLB PLB PLB - - - |
- - PLB PLB PLB PLB PLB พี พี พี พี |
- - - PLB PLB PLB PLB - - - - |
- - - - PLB PLB PLB - - - - |
|
| 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 |
32.75 40.50 45.50 51.00 55.50 60.70 65.70 73.20 79.20 85.30 |
273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 |
48.74 60.27 67.71 75.90 82.59 90.33 97.77 108.93 117.86 126.94 |
7.09 8.89 10.16 11.43 12.57 13.84 15.11 17.07 18.64 20.24 |
PS PS - - - - - - - - |
- PSB PSB PSB - - - - - - |
- PSB PSB PSB PSB - - - - - |
- - - PSB PSB - - - - - |
- - - PSB PSB - - - - - |
- - - PSB PSB PSB PSB พี พี พี |
- - - PSB PSB PSB PSB - - - |
- - - - - PSB PSB - - - |
|
| 11-3/4 11-3/4 11-3/4 11-3/4 11-3/4 11-3/4 |
42.00 47.00 54.00 น 60.00 65.00 71.00 |
298.45 298.45 298.45 298.45 298.45 298.45 |
62.50 69.94 80.36 89.29 96.73 105.66 |
8.46 9.53 11.05 12.42 13.56 14.78 |
PS - - - - - |
- PSB PSB PSB - - |
- PSB PSB PSB - - |
- - - PSB พี พี |
- - - PSB พี พี |
- - - PSB พี พี |
- - - PSB พี พี |
- - - PSB พี พี |
|
| 13-3/8 13-3/8 13-3/8 13-3/8 13-3/8 |
48.00 54.50 61.00 68.00 72.00 |
339.72 339.72 339.72 339.72 339.72 |
71.43 81.10 90.78 101.19 107.15 |
8.38 9.65 10.92 12.19 13.06 |
PS - - - - |
- PSB PSB PSB - |
- PSB PSB PSB - |
- - - PSB PSB |
- - - PSB PSB |
- - - PSB PSB |
- - - PSB PSB |
- - - - PSB |
|
| 16 16 16 16 |
65.00 75.00 84.00 น 109.00 |
404.40 404.40 404.40 404.40 |
96.73 111.61 125.01 162.21 |
9.53 11.13 12.57 16.66 |
PS - - - |
- PSB PSB พี |
- PSB PSB - |
- - - พี |
- - - พี |
- - - - |
- - - พี |
- - - พี |
|
| 18-5/8 | 87.50 | 473.08 | 130.21 | 11.05 | PS | PSB | PSB | - | - | - | - | - | |
| 20 20 20 |
94.00 106.50 133.00 น |
508.00 508.00 508.00 |
139.89 158.49 197.93 |
11.13 12.70 16.13 |
PSL - - |
PSLB PSLB PSLB |
PSLB PSLB - |
- - - |
- - - |
- - - |
- - - |
- - - |
|
| P=ปลายธรรมดา;S=ด้ายกลมสั้นL=ด้ายกลมยาว;B--ด้ายค้ำยัน; | |||||||||||||
|
ก: ฉลากมีไว้เพื่อเป็นข้อมูลและช่วยในการสั่งซื้อ b: มวลเชิงเส้นที่กำหนด (col. 4) แสดงไว้เพื่อเป็นข้อมูลเท่านั้น c: ความหนาแน่นของเหล็กกล้ามาร์เทนซิติกโครเมียม (L80 Types 9Cr และ 13Cr) แตกต่างจากเหล็กกล้าคาร์บอนดังนั้น มวลที่แสดงจึงไม่ถูกต้องสำหรับเหล็กกล้ามาร์เทนซิติกโครเมียมอาจใช้ตัวประกอบการแก้ไขมวลที่ 0.989 d: ปลอกค้ำยันสามารถใช้ได้กับ regualr ข้อต่อระยะห่างพิเศษ หรือข้อต่อระยะห่างพิเศษพร้อมมุมเอียงพิเศษ |
|||||||||||||
องค์ประกอบทางเคมีของวัสดุ API 5CT
| กลุ่ม | ระดับ | พิมพ์ | ค | มิน | โม | Cr |
นิ max |
Cu max |
พี max |
ส max |
ซิ max |
||||
| นาที | max | นาที | max | นาที | max | นาที | max | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 1 | H40 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – |
| J55 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| K55 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| N80 | 1 | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| N80 | คิว | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| R95 | – | – | 0.45 c | – | 1.9 | – | – | – | – | – | – | 0.03 | 0.03 | 0.45 | |
| 2 | M65 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – |
| L80 | 1 | – | 0.43 ต่อปี | – | 1.9 | – | – | – | – | 0.25 | 0.35 | 0.03 | 0.03 | 0.45 | |
| L80 | 9Cr | – | 0.15 | 0.3 | 0.6 | 0.9 | 1.1 | 8 | 10 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
| L80 | 13Cr | 0.15 | 0.22 | 0.25 | 1 | – | – | 12 | 14 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
| C90 | 1 | – | 0.35 | – | 1.2 | 0.25 ข | 0.85 | – | 1.5 | 0.99 | – | 0.02 | 0.01 | – | |
| T95 | 1 | – | 0.35 | – | 1.2 | 0.25 วัน | 0.85 | 0.4 | 1.5 | 0.99 | – | 0.02 | 0.01 | – | |
| C110 | – | – | 0.35 | – | 1.2 | 0.25 | 1 | 0.4 | 1.5 | 0.99 | – | 0.02 | 0.005 | – | |
| 3 | P110 | อี | – | – | – | – | – | – | – | – | – | – | 0.030 e | 0.030 e | – |
| 4 | Q125 | 1 | – | 0.35 | 1.35 | – | 0.85 | – | 1.5 | 0.99 | – | 0.02 | 0.01 | – | |
| a ปริมาณคาร์บอนสำหรับ L80 อาจเพิ่มขึ้นสูงสุด 0.50 % หากผลิตภัณฑ์ดับน้ำมัน ข ปริมาณโมลิบดีนัมสำหรับเกรด C90 ประเภท 1 ไม่มีความทนทานขั้นต่ำหากความหนาของผนังน้อยกว่า 17.78 มม. c ปริมาณคาร์บอนสำหรับ R95 อาจเพิ่มขึ้นสูงสุด 0.55% หากผลิตภัณฑ์ดับน้ำมัน d ปริมาณโมลิบดีนัมสำหรับ T95 Type 1 อาจลดลงเหลือ 0.15% ขั้นต่ำหากความหนาของผนังน้อยกว่า 17.78 มม. e สำหรับ EW เกรด P110 ปริมาณฟอสฟอรัสจะต้องสูงสุด 0.020% และปริมาณกำมะถันสูงสุด 0.010 % NL = ไม่จำกัดองค์ประกอบที่แสดงจะต้องรายงานในการวิเคราะห์ผลิตภัณฑ์ |
|||||||||||||||
วัสดุท่อปลอก – คุณสมบัติทางกล
| กลุ่ม | ระดับ | พิมพ์ |
ทั้งหมด การยืดตัว ภายใต้ โหลด% |
ผลผลิต ความแข็งแกร่ง MPa |
แรงดึง ความแข็งแกร่ง นาทีMPa |
ความแข็ง สูงสุด |
ที่ระบุ กำแพง ความหนา มม |
อนุญาต ความแข็ง รูปแบบ b HRC |
||
| นาที | max | HRC | HBW | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | H40 | – | 0.5 | 276 | 552 | 414 | – | – | – | – |
| J55 | – | 0.5 | 379 | 552 | 517 | – | – | – | – | |
| K55 | – | 0.5 | 379 | 552 | 655 | – | – | – | – | |
| N80 | 1 | 0.5 | 552 | 758 | 689 | – | – | – | – | |
| N80 | คิว | 0.5 | 552 | 758 | 689 | – | – | – | – | |
| R95 | – | 0.5 | 655 | 758 | 724 | – | – | – | – | |
| 2 | M65 | – | 0.5 | 448 | 586 | 586 | 22 | 235 | – | – |
| L80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 | – | – | |
| L80 | 9Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | – | – | |
| L80 | 13Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | – | – | |
| C90 | 1 | 0.5 | 621 | 724 | 689 | 25.4 | 255 |
≤ 12.70 12.71 ถึง 19.04 19.05 ถึง 25.39 ≥ 25.40 |
3.0 4.0 5.0 6.0 | |
| T95 | 1 | 0.5 | 655 | 758 | 724 | 25.4 | 255 |
≤ 12.70 12.71 ถึง 19.04 19.05 ถึง 25.39 ≥ 25.40 |
3.0 4.0 5.0 6.0 | |
| C110 | – | 0.7 | 758 | 828 | 793 | 30 | 286 |
≤ 12.70 12.71 ถึง 19.0 19.05 ถึง 25.39 ≥ 25.40 |
3.0 4.0 5.0 6.0 | |
| 3 | P110 | – | 0.6 | 758 | 965 | 862 | – | – | – | – |
| 4 | Q125 | 1 | 0.65 | 862 | 1034 | 931 | ข | – |
≤ 12.70 12.71 ถึง 19.04 ≥ 19.05 |
3.0 4.0 5.0 |
| ก. ในกรณีพิพาท การทดสอบความแข็ง Rockwell C ในห้องปฏิบัติการจะถูกนำมาใช้เป็นวิธีตัดสิน b ไม่มีการระบุขีดจำกัดความแข็ง แต่การแปรผันสูงสุดถูกจำกัดเป็นการควบคุมการผลิตตามข้อกำหนด API 7.8 และ 7.95CT. |
||||||||||
