รายละเอียดสินค้า:
|
| ชื่อสินค้า: | ท่อขด | วัสดุ: | 13CR |
|---|---|---|---|
| OD: | 1 1/4" ถึง 2 3/8" | อุตสาหกรรม: | การขุดเจาะน้ำมัน |
| ความหนาของผนัง: | 0.08-0.204 | ความยาว: | ปรับแต่ง |
| เน้น: | ท่อม้วนสแตนเลส 13Cr,การขุดเจาะน้ำมันท่อขดสแตนเลส,5LCP บ่อน้ำมันขด Tubing |
||
13Cr วัสดุพิเศษท่อม้วน API Spec. 5LCP, API Spec. 5ST
สายท่อม้วน คําอธิบายสินค้า:
ผลิตภัณฑ์ท่อม้วนถูกผลิตโดยการผสมต่อเนื่องครั้งเดียวของท่อยาวพิเศษที่ว่างในโรงงานผลิตสายท่อที่ผลิตถูกม้วนบนม้วนและส่งไปยังผู้ใช้เพื่อใช้สายท่อต้องบิดและบิดรูปซ้ําๆระหว่างการใช้ และต้องต่อเนื่องหลังจากการใช้ท่อม้วนสามารถใช้สําหรับการดําเนินงาน downhole หลายสิบ เช่นการตัดไม้, การทํางาน, การเจาะ, และการเสร็จสิ้น; ท่อม้วนสามารถใช้ในการผลิตน้ํามัน, ท่อน้ําใต้ทะเล, ท่อขนส่งและสาขาอื่น ๆ.เราสามารถผลิตผลิตภัณฑ์ท่อม้วนที่มีคุณภาพสูง ที่ตอบสนองความต้องการของผู้ใช้ตามมาตรฐาน API Spec 5LCP และ API Spec 5ST.
ลักษณะของท่อม้วน:
ผลิตภัณฑ์ท่อม้วนมีความแข็งแรงสูง พลาสติกิสต์สูง และคุณสมบัติความเหนื่อยล้าระยะสั้นที่ดี และสามารถใช้ซ้ําซ้ําได้มากกว่า 20 ครั้งมันใช้ในการดําเนินงานใต้ดินในสนามน้ํามันที่มีประสิทธิภาพสูงราคาถูก ความปลอดภัย การคุ้มครองสิ่งแวดล้อม การประหยัดเวลาและแรงงาน
รายละเอียดของท่อม้วน:
กว้างนอกของท่อ: φ25.4mm-φ88.9 mm (1inch-3.5inch)
ความยาวของท่อ: สูงสุด 8000m
มาตรฐานปฏิบัติการ: API Spec 5LCP, API Spec 5ST
วัสดุสินค้า: สเปค API 5LCP X52C ~ X90C, สเปค API 5ST CT70-CT110
ความแข็งแรงในการออกกําลัง: ท่อม้วน 483MPa-758MPa (70ksi-110ksi), ท่อสายม้วน 359MPa-621MPa (52ksi-90ksi)
ขนาดของผลิตภัณฑ์ 13Cr
| รายละเอียด | ความหนาของผนัง | น้ําหนักต่อหน่วยความยาว | การคํานวณ กว้างภายใน | พื้นที่ตัดข้าม | ความแข็งแรง | ความแข็งแรงในการดึง | ภาระของหลอด | ความดันทดสอบขั้นต่ํา | ||||
| กําหนด | ขั้นต่ํา | ขั้นต่ําผลิต Sress | ขั้นต่ํา ความเครียดในการดึง | |||||||||
| t | tmin | wpe | d | |||||||||
| OD | ความหนาของผนัง | ใน | ใน | ปอนด์/ฟุต | ใน | SQIN | psi | psi | LBS | LBS | psi | |
| 1 1/4 | 1.25 | 0.08 | 0.08 | 0.075 | 0.99 | 1.09 | 0.2941 | 80,000 | 88,000 | 23,500 | 25,900 | 7,700 |
| 1.25 | 0.087 | 0.087 | 0.082 | 1.07 | 1.076 | 0.3179 | 80,000 | 88,000 | 25,400 | 28,000 | 8,400 | |
| 1.25 | 0.095 | 0.095 | 0.09 | 1.16 | 1.06 | 0.3447 | 80,000 | 88,000 | 27,600 | 30,300 | 9,200 | |
| 1.25 | 0.102 | 0.102 | 0.097 | 1.23 | 1.046 | 0.3679 | 80,000 | 88,000 | 29,400 | 32,400 | 9,900 | |
| 1.25 | 0.109 | 0.109 | 0.104 | 1.31 | 1.032 | 0.3907 | 80,000 | 88,000 | 31,300 | 34,400 | 10,600 | |
| 1.25 | 0.118 | 0.118 | 0.11 | 1.41 | 1.014 | 0.4196 | 80,000 | 88,000 | 33,600 | 36,900 | 11,300 | |
| 1.25 | 0.125 | 0.125 | 0.117 | 1.48 | 1 | 0.4418 | 80,000 | 88,000 | 35,300 | 38,900 | 12,000 | |
| 1.25 | 0.134 | 0.134 | 0.126 | 1.57 | 0.982 | 0.4698 | 80,000 | 88,000 | 37,600 | 41,300 | 12,900 | |
| 1.25 | 0.145 | 0.145 | 0.137 | 1.69 | 0.96 | 0.5034 | 80,000 | 88,000 | 40,300 | 44,300 | 14,000 | |
| 1.25 | 0.156 | 0.156 | 0.148 | 1.8 | 0.938 | 0.5362 | 80,000 | 88,000 | 42,900 | 47,200 | 15,000 | |
| 1 1/2 | 1.5 | 0.087 | 0.087 | 0.082 | 1.29 | 1.326 | 0.3862 | 80,000 | 88,000 | 30,900 | 34,000 | 7,000 |
| 1.5 | 0.095 | 0.095 | 0.09 | 1.41 | 1.31 | 0.4193 | 80,000 | 88,000 | 33,500 | 36,900 | 7,700 | |
| 1.5 | 0.102 | 0.102 | 0.097 | 1.5 | 1.296 | 0.448 | 80,000 | 88,000 | 35,800 | 39,400 | 8,300 | |
| 1.5 | 0.109 | 0.109 | 0.104 | 1.6 | 1.282 | 0.4763 | 80,000 | 88,000 | 38,100 | 41,900 | 8,900 | |
| 1.5 | 0.118 | 0.118 | 0.11 | 1.72 | 1.264 | 0.5123 | 80,000 | 88,000 | 41,000 | 45,100 | 9,400 | |
| 1.5 | 0.125 | 0.125 | 0.117 | 1.81 | 1.25 | 0.54 | 80,000 | 88,000 | 43,200 | 47,500 | 10,000 | |
| 1.5 | 0.134 | 0.134 | 0.126 | 1.92 | 1.232 | 0.5751 | 80,000 | 88,000 | 46,000 | 50,600 | 10,800 | |
| 1.5 | 0.145 | 0.145 | 0.137 | 2.07 | 1.21 | 0.6172 | 80,000 | 88,000 | 49,400 | 54,300 | 11,700 | |
| 1.5 | 0.156 | 0.156 | 0.148 | 2.2 | 1.188 | 0.6587 | 80,000 | 88,000 | 52,700 | 58,000 | 12,600 | |
| 1.5 | 0.175 | 0.175 | 0.167 | 2.44 | 1.15 | 0.7285 | 80,000 | 88,000 | 58,300 | 64,100 | 14,300 | |
| 1.5 | 0.188 | 0.188 | 0.18 | 2.59 | 1.124 | 0.7749 | 80,000 | 88,000 | 62,000 | 68,200 | 15,000 | |
| 1 3/4 | 1.75 | 0.095 | 0.095 | 0.09 | 1.65 | 1.56 | 0.4939 | 80,000 | 88,000 | 39,500 | 43,500 | 6,600 |
| 1.75 | 0.102 | 0.102 | 0.097 | 1.77 | 1.546 | 0.5281 | 80,000 | 88,000 | 42,200 | 46,500 | 7,100 | |
| 1.75 | 0.109 | 0.109 | 0.104 | 1.88 | 1.532 | 0.5619 | 80,000 | 88,000 | 45,000 | 49,400 | 7,600 | |
| 1.75 | 0.118 | 0.118 | 0.11 | 2.02 | 1.514 | 0.605 | 80,000 | 88,000 | 48,400 | 53,200 | 8,000 | |
| 1.75 | 0.125 | 0.125 | 0.117 | 2.14 | 1.5 | 0.6381 | 80,000 | 88,000 | 51,000 | 56,200 | 8,600 | |
| 1.75 | 0.134 | 0.134 | 0.126 | 2.28 | 1.482 | 0.6803 | 80,000 | 88,000 | 54,400 | 59,900 | 9,200 | |
| 1.75 | 0.145 | 0.145 | 0.137 | 2.45 | 1.46 | 0.7311 | 80,000 | 88,000 | 58,500 | 64,300 | 10,000 | |
| 1.75 | 0.156 | 0.156 | 0.148 | 2.61 | 1.438 | 0.7812 | 80,000 | 88,000 | 62,500 | 68,700 | 10,800 | |
| 1.75 | 0.175 | 0.175 | 0.167 | 2.9 | 1.4 | 0.8659 | 80,000 | 88,000 | 69,300 | 76,200 | 12,200 | |
| 1.75 | 0.188 | 0.188 | 0.18 | 3.09 | 1.374 | 0.9225 | 80,000 | 88,000 | 73,800 | 81,200 | 13,200 | |
| 1.75 | 0.204 | 0.204 | 0.196 | 3.31 | 1.342 | 0.9908 | 80,000 | 88,000 | 79,300 | 87,200 | 14,300 | |
| 2 | 2 | 0.109 | 0.109 | 0.104 | 2.17 | 1.782 | 0.6475 | 80,000 | 88,000 | 51,800 | 57,000 | 6,700 |
| 2 | 0.118 | 0.118 | 0.11 | 2.33 | 1.764 | 0.6977 | 80,000 | 88,000 | 55,800 | 61,400 | 7,000 | |
| 2 | 0.125 | 0.125 | 0.117 | 2.46 | 1.75 | 0.7363 | 80,000 | 88,000 | 58,900 | 64,800 | 7,500 | |
| 2 | 0.134 | 0.134 | 0.126 | 2.63 | 1.732 | 0.7855 | 80,000 | 88,000 | 62,800 | 69,100 | 8,100 | |
| 2 | 0.145 | 0.145 | 0.137 | 2.83 | 1.71 | 0.845 | 80,000 | 88,000 | 67,600 | 74,400 | 8,800 | |
| 2 | 0.156 | 0.156 | 0.148 | 3.02 | 1.688 | 0.9037 | 80,000 | 88,000 | 72,300 | 79,500 | 9,500 | |
| 2 | 0.175 | 0.175 | 0.167 | 3.35 | 1.65 | 1.0033 | 80,000 | 88,000 | 80,300 | 88,300 | 10,700 | |
| 2 | 0.188 | 0.188 | 0.176 | 3.58 | 1.624 | 1.0702 | 80,000 | 88,000 | 85,600 | 94,200 | 11,300 | |
| 2 | 0.204 | 0.204 | 0.192 | 3.85 | 1.592 | 1.151 | 80,000 | 88,000 | 92,100 | 101,300 | 12,300 | |
| 2 3/8 | 2.375 | 0.125 | 0.125 | 0.117 | 2.96 | 2.125 | 0.8836 | 80,000 | 88,000 | 70,700 | 77,800 | 6,300 |
| 2.375 | 0.134 | 0.134 | 0.126 | 3.15 | 2.107 | 0.9434 | 80,000 | 88,000 | 75,500 | 83,000 | 6,800 | |
| 2.375 | 0.145 | 0.145 | 0.137 | 3.4 | 2.085 | 1.0158 | 80,000 | 88,000 | 81,300 | 89,400 | 7,400 | |
| 2.375 | 0.156 | 0.156 | 0.148 | 3.64 | 2.063 | 1.0875 | 80,000 | 88,000 | 87,000 | 95,700 | 8,000 | |
| 2.375 | 0.175 | 0.175 | 0.167 | 4.04 | 2.025 | 1.2095 | 80,000 | 88,000 | 96,800 | 106,400 | 9,000 | |
| 2.375 | 0.188 | 0.188 | 0.176 | 4.32 | 1.999 | 1.2917 | 80,000 | 88,000 | 103,300 | 113,700 | 9,500 | |
| 2.375 | 0.204 | 0.204 | 0.192 | 4.65 | 1.967 | 1.3914 | 80,000 | 88,000 | 111,300 | 122,400 | 10,300 | |
| 0.945 | 0.08 | 0.08 | 0.075 | 0.73 | 0.785 | 0.2173 | 80,000 | 88,000 | 17,400 | 19,100 | 10,200 | |
การใช้สินค้าข้อดีและข้อดีหลัก ๆ:

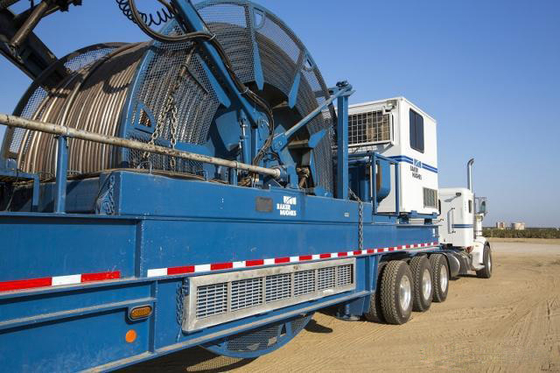

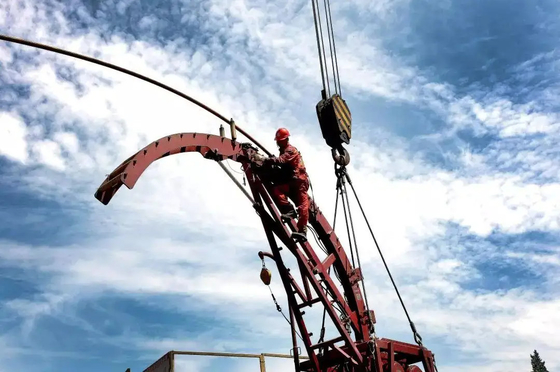

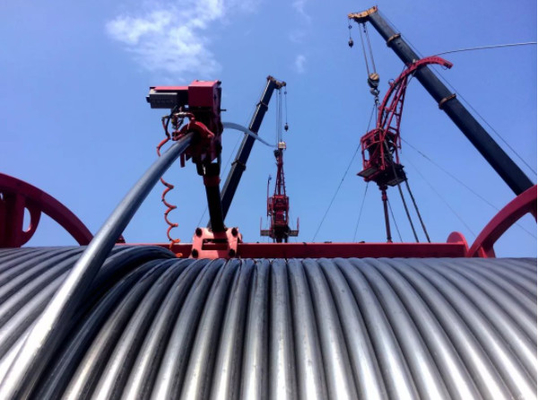

เทคโนโลยีการดําเนินงานท่อม้วนปัจจุบันได้ถูกนําไปใช้ในสาขาของการเจาะ, การทํางาน, การทดสอบน้ํามัน, การผลิตน้ํามัน, การกระตุ้นและการเสร็จสิ้นพร้อมกับการพัฒนาเครื่องจักรท่อม้วนและอุปกรณ์ที่เกี่ยวข้องลักษณะการทํางานหลัก ๆ ของมันคือ:
1การใช้งานที่ไม่ใช้น้ํามัน: อุปกรณ์ควบคุมความดันสามารถทําให้ท่อม้วนใช้อย่างปลอดภัยในสภาพความดัน
2ท่อท่อความดันสูง: สายท่อที่ม้วนให้ช่องทางความดันสูงสําหรับการไหลเวียนของของเหลว, เข้าและออกของหลุม. นอกจากนี้,เครื่องมือไฮดรอลิกสามารถทํางานผ่านสายท่อม้วนหรือพลังงานหลุมล่างสามารถได้รับการให้บริการผ่านปั๊มของเหลว.
3. การไหลเวียนโดยไม่หยุดยั้ง: เมื่อสายท่อม้วนถูกดําเนินลงหลุมหรือดึงออกจากบ่อน้ํา, น้ํายายังสามารถสูบเข้าไปในหลุมโดยไม่หยุดยั้ง
4ความแข็งแรงและความแข็งแรง: ความแข็งแรงและความแข็งแรงของสายท่อม้วนทําให้เครื่องมือและอุปกรณ์ เช่นเดียวกับสายท่อม้วนเองเพื่อผลักดันและดึงออกจากบ่อน้ําที่หันห่างมากและบ่อน้ําแนวราบ.
5. ติดตั้งสายและท่อ: สายไฟฟ้าหรือสายไฮดรอลิกสามารถติดตั้งในสายท่อม้วนและสิ้นสุดที่ท่อม้วนและการควบคุมการทํางานและฟังก์ชันพลังงานสามารถติดตั้งระหว่างการประกอบเครื่องมือ downhole และอุปกรณ์พื้นผิว.
