รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | งานวาด | ใบรับรอง: | API |
|---|---|---|---|
| รายงานผลการทดสอบ: | จัดเตรียม | COC: | จัดเตรียม |
| สภาพ: | ใหม่เอี่ยม | แอปพลิเคชัน: | การขุดเจาะบ่อน้ำมัน |
| เน้น: | งานวาดแท่นขุดเจาะบ่อน้ำมัน,งานวาดแท่นขุดเจาะ JC40D,งานวาด JC50D ในการขุดเจาะ |
||

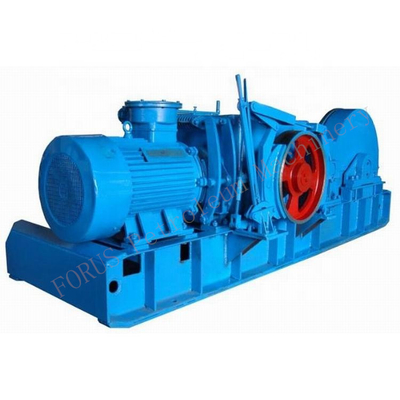

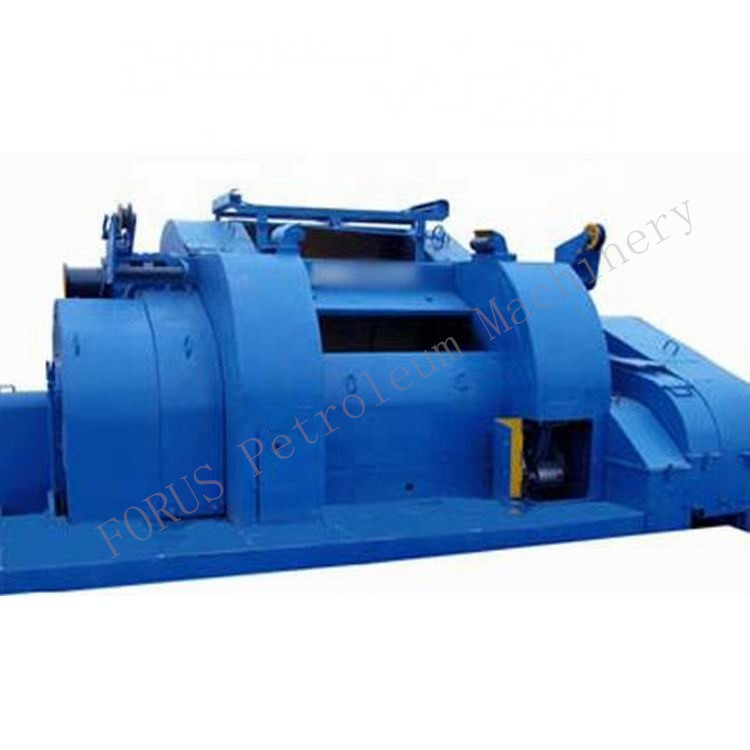

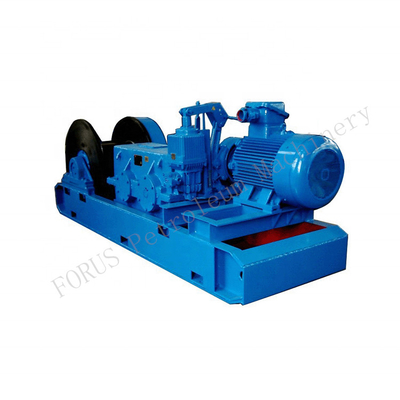

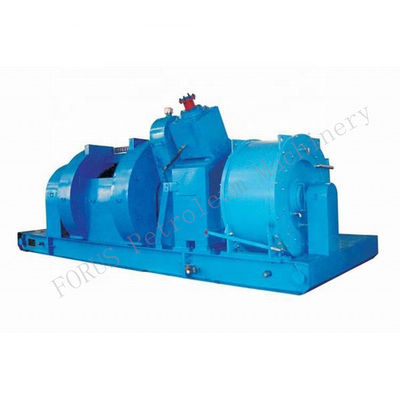

ส่วนประกอบแท่นขุดเจาะ อุปกรณ์ขุดเจาะ Drawworks มาตรฐาน API
รายละเอียดสินค้า:
Drawworks เป็นส่วนประกอบหลักของแท่นขุดเจาะ และส่วนใหญ่จะใช้สำหรับป้อนเครื่องมือเจาะ การยกและการลดเสากระโดง การสะดุดและ
ขนถ่ายท่อเจาะและปลอกหุ้ม
ออกแบบและผลิตตามมาตรฐาน API Spec 4F
คุณสมบัติการออกแบบของกว้านกล:
A: ตลับลูกปืนทั้งหมดเป็นตลับลูกปืนเม็ดกลมเพลาของเครื่องกว้านทำจากเหล็กอัลลอยด์
B: ใช้โซ่หล่อลื่นแบบบังคับซึ่งมีความแม่นยำในการส่งสูงและความแข็งแรงสูง
C: ดรัมกว้านมีร่องคลัตช์อากาศถ่ายเทประกอบด้วยปลายสูงและต่ำ
D: บังคับระบายความร้อนของดรัมเบรก (จานเบรก) ด้วยน้ำหมุนเวียน
E: พื้นผิวของเครื่องกว้านได้รับการชุบด้วยความถี่กลางซึ่งมีความทนทาน
F: โปรไฟล์ฟันเฟืองได้รับการรักษาโดยการดับความถี่ปานกลาง
พารามิเตอร์ทางเทคนิค:
| ข้อมูลจำเพาะสำหรับDRAWWORKS | ||||
| แบบอย่าง | JC40D | JC50D | JC70D | JC90D |
| ความลึกการเจาะที่กำหนด (4.1/2” DP), ม. (ฟุต) | 2,500-4,000 8,200-13,000 |
3,500-5,000 11,480-16,000 |
4,500-7,000 14,760-23,000 |
6,000-9,000 19,685-30,000 |
| กำลังไฟฟ้าเข้าพิกัด กิโลวัตต์ (HP) | 735(1,000) | 1,100(1,500) | 1,470(2,000) | 2,210(3,000) |
| มอเตอร์ (กำลัง Qty.x) | 1x580(1x778) | 2x800(2x1,073) | 2x800(2x1,073) | 3x800(3x1,073) |
| Dia.ของ Wireline มม. (นิ้ว) | 32(1.1/4) | 35(1.3/8) | 38(1.1/2) | 45(1.3/4) |
| Max.Pull ของ Fastline, kN | 275 | 340 | 485 | 630 |
| กลอง (เส้นผ่านศูนย์กลาง x ยาว มม. (นิ้ว)) | 640x1,139(25.1/4x44.7/8) | 685x1,138(27x44.7/8) | 770x1.361(30x53.5/8) | 914x1,556(36x61.1/4) |
|
จานเบรค (เส้นผ่านศูนย์กลาง x กว้าง), มม. (นิ้ว) |
1,500x40(59x1.1/2) | 1,600x76(63x3) | 1,600x76(63x3) | 1,600x76(63x3) |
