รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | มอเตอร์ Downhole | OD: | 9-5/8" |
|---|---|---|---|
| รายงานผลการทดสอบ: | จัดเตรียม | ประเภทเธรด: | 5/5/8 REG |
| เวที: | 5 ถึง 6 | แอปพลิเคชัน: | การขุดเจาะบ่อน้ำมัน |
| เน้น: | 9-5/8 "เจาะทิศทางมอเตอร์รูลง,มอเตอร์รูลง 8 REG เจาะทิศทาง,มอเตอร์โคลนรูดาวน์โฮล 7 REG |
||

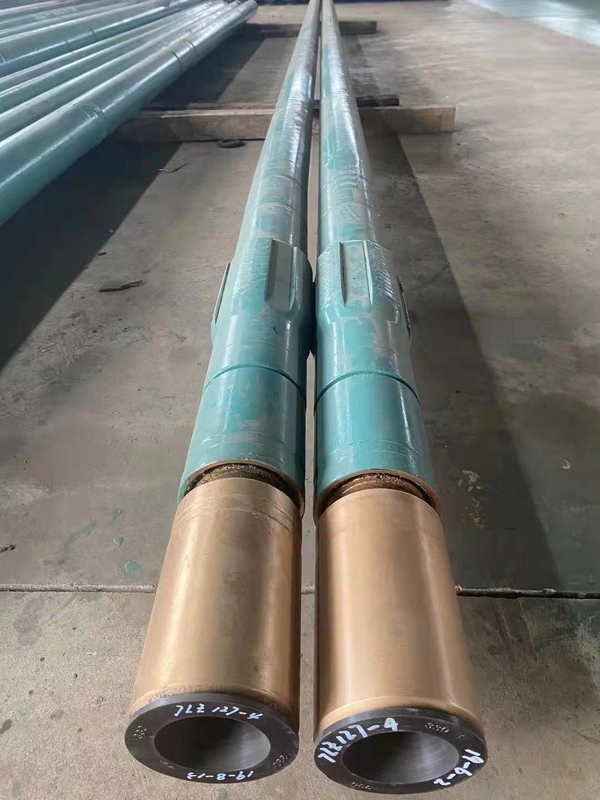

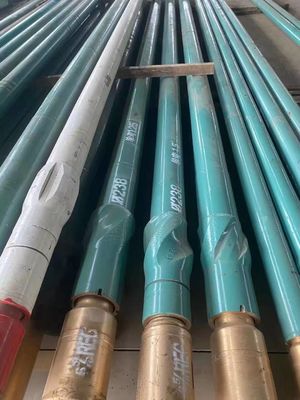

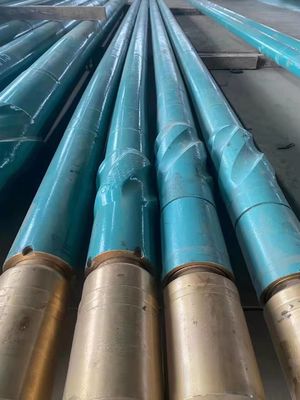

เจาะท่อ Directional Downhole Motor ขนาด 9-5/8" Motor
การแนะนำสินค้า
มอเตอร์ Downhole เป็นเครื่องมือเจาะแบบไดนามิก downhole ที่ขับเคลื่อนด้วยพลังไฮดรอลิกของการขุดเจาะโคลน และส่วนพลังงานหลักของมันคือบวก
มอเตอร์ดิสเพลสเมนต์เครื่องมือนี้มีโครงสร้างเรียบง่าย ใช้งานสะดวก และประสิทธิภาพที่เชื่อถือได้เครื่องมือนี้สามารถขับเคลื่อนด้วยของเหลวกำลัง
เช่น โคลนจากน้ำมัน โคลนอิมัลชัน และโคลนดินเหนียว สามารถปรับตัวและยืดหยุ่นได้ และสามารถนำไปใช้กับบ่อแนวนอน บ่อคลัสเตอร์โดยเฉพาะ
การขุดเจาะที่สามารถเพิ่มความเร็วการขุดและผลประโยชน์ทางเศรษฐกิจได้อย่างมาก
เมื่อเทียบกับการขุดเจาะแบบเดิมๆ ที่ท่อสว่านขับเคลื่อนด้วยแท่นหมุน การเจาะด้วย Downhole Motor นั้นมีมากมาย
ข้อดีดังต่อไปนี้:
■ การไหลของของไหลเข้าของของไหลเจาะเป็นสัดส่วนกับความเร็วเอาต์พุตของมอเตอร์ในหลุมเจาะ
■ แรงบิดเอาต์พุตของมอเตอร์ Downhole เป็นความสัมพันธ์เชิงเส้นกับแรงดันตกที่เกิดจากการเจาะของเหลวผ่านมอเตอร์
■ ความเร็วเอาต์พุตของมอเตอร์ downhole ต่ำ แรงบิดที่มากขึ้น และเวลาเจาะสุทธินานขึ้น
■ มอเตอร์ Downhole ถูกนำมาใช้เป็นกลุ่มของตลับลูกปืนแนวรัศมีแรงขับแบบหลายคอลัมน์ ความทนทานต่อแรงดันสูง และอัตราการเจาะสูง
■ ใช้มอเตอร์ Downhole แทรกรอยแบริ่งตามขวางทังสเตนคาร์ไบด์, ลิฟท์บริการนาน
■ แรงดันลดลงของหัวฉีดสว่านสูงถึง 7.0MPa แรงม้าสูงของสว่านไฮดรอลิก ล้างสว่านทำความสะอาดเพื่อป้องกันไม่ให้สว่านกระแทก
■ พลังหมุนของมอเตอร์ Downhole ใช้เพื่อขับเคลื่อนดอกสว่านเพื่อลดการสึกหรอของท่อสว่าน ปรับปรุงการทำงาน ปรับปรุงความแม่นยำในการเจาะ และ
ประหยัดพลังงานการเจาะ
■ ในการเจาะตามทิศทาง มอเตอร์ Downhole สามารถควบคุมทิศทางของหลุมเจาะได้ง่ายขึ้น สามารถลดความเบี่ยงเบนของการเจาะได้มากขึ้น
กว่าการเจาะแบบหมุนทั่วไป
พารามิเตอร์ผลิตภัณฑ์
| แบบอย่าง | ข้อมูลจำเพาะ | จำนวนของหัว | สเตจ | อัตราการไหล |
ความเร็ว rpm |
ความเร็ว/หน่วยปริมาตร | แม็กซ์ความดันลดลง | แม็กซ์แรงบิด | กำลังขับ | ||||||
| ใน | mm | gpm | lpm | รอบ/gal | รอบ/l | psi | Mpa | lb.ft | นม | bhp | กิโลวัตต์ | ||||
| 5LZ43T-3 | 1 11/16 | 43 | 5:6 | 3 | 12-25 | 45-96 | 262-559 | 22.03 | 5.82 | 492 | 3.39 | 68 | 92 | 5 | 4 |
| 5LZ54T-3 | 2 1/8 | 54 | 5:6 | 3 | 16-50 | 60-190 | 163-518 | 10.33 | 2.73 | 492 | 3.39 | 145 | 197 | 11 | 8 |
| 5LZ60T-3 | 2 3/8 | 60 | 5:6 | 3 | 21-74 | 80-280 | 122-428 | 5.79 | 1.53 | 492 | 3.39 | 260 | 352 | 16 | 12 |
| 5LZ73T-3 | 2 7/8 | 73 | 5:6 | 3 | 40-132 | 150-500 | 119-399 | 2.99 | 0.79 | 492 | 3.39 | 498 | 675 | 30 | 22 |
| 5LZ73T-4 | 2 7/8 | 73 | 5:6 | 4 | 40-132 | 150-500 | 119-399 | 2.99 | 0.79 | 656 | 4.52 | 664 | 900 | 38 | 28 |
| 4LZ79T-4 | 3 1/8 | 79 | 4:5 | 4 | 40-132 | 150-500 | 130-435 | 3.29 | 0.87 | 656 | 4.52 | 609 | 826 | 38 | 28 |
| 7LZ79T-4 | 3 1/8 | 79 | 7:8 | 4 | 40-132 | 150-500 | 101-338 | 2.54 | 0.67 | 656 | 4.52 | 783 | 1062 | 38 | 28 |
| 4LZ89T-5 | 3 1/2 | 89 | 4:5 | 5 | 50-150 | 190-570 | 160-481 | 3.18 | 0.84 | 819 | 5.65 | 785 | 1064 | 50 | 37 |
| 7LZ89T-3 | 3 1/2 | 89 | 7:8 | 3 | 50-150 | 190-570 | 74-224 | 1.48 | 0.39 | 492 | 3.39 | 1008 | 1367 | 34 | 25 |
| 5LZ95T-5 | 3 3/4 | 95 | 5:6 | 5 | 85-210 | 320-800 | 129-324 | 1.51 | 0.4 | 819 | 5.65 | 1632 | 2213 | 71 | 53 |
| 7LZ95T-5 | 3 3/4 | 95 | 7:8 | 5 | 85-210 | 320-800 | 115-289 | 1.36 | 0.36 | 819 | 5.65 | พ.ศ. 2377 | 2486 | 71 | 53 |
| 2LZ120T-4 | 4 3/4 | 120 | 2:3 | 6 | 160-350 | 61-1320 | 323-700 | 1.98 | 0.53 | 983 | 6.78 | 1499.5 | ปี 2033 | 98 | 106 |
| 5LZ120T-4 | 4 3/4 | 120 | 5:6 | 4 | 160-350 | 61-1320 | 136-294 | 0.83 | 0.22 | 656 | 4.52 | 2377 | 3223 | 98 | 73 |
| แบบอย่าง | ข้อมูลจำเพาะ | จำนวนของหัว | สเตจ | อัตราการไหล |
ความเร็ว rpm |
ความเร็ว/หน่วยปริมาตร | แม็กซ์ความดันลดลง | แม็กซ์แรงบิด | กำลังขับ | ||||||
| ใน | mm | gpm | lpm | รอบ/gal | รอบ/l | psi | Mpa | lb.ft | นม | bhp | กิโลวัตต์ | ||||
| 5LZ120T-5 | 4 3/4 | 120 | 5:6 | 5 | 160-350 | 61-1320 | 136-294 | 0.83 | 0.22 | 819 | 5.65 | 2972 | 4029 | 117 | 87 |
| 7LZ120T-4 | 4 3/4 | 120 | 7:8 | 4 | 160-350 | 61-1320 | 114-247 | 0.68 | 0.18 | 656 | 4.52 | 2834 | 3842 | 98 | 73 |
| 9LZ120T-4 | 4 3/4 | 120 | 9:10 | 4 | 100-250 | 380-950 | 63-158 | 0.61 | 0.16 | 656 | 4.52 | 3175 | 4304 | 71 | 53 |
| 2LZ127T-4 | 5 | 127 | 2:3 | 6 | 160-350 | 61-1320 | 323-700 | 1.98 | 0.53 | 983 | 6.78 | 1499.5 | ปี 2033 | 144 | 106 |
| 5LZ127T-4 | 5 | 127 | 5:6 | 4 | 160-350 | 61-1320 | 136-294 | 0.83 | 0.22 | 656 | 4.52 | 2377 | 3223 | 98 | 73 |
| 5LZ127T-5 | 5 | 127 | 5:6 | 5 | 160-350 | 61-1320 | 136-294 | 0.83 | 0.22 | 819 | 5.65 | 2972 | 4029 | 117 | 87 |
| 7LZ127T-4 | 5 | 127 | 7:8 | 4 | 160-350 | 61-1320 | 114-247 | 0.68 | 0.18 | 656 | 4.52 | 2834 | 3842 | 98 | 73 |
| 9LZ127T-4 | 5 | 127 | 9:10 | 4 | 100-250 | 380-950 | 63-158 | 0.61 | 0.16 | 656 | 4.52 | 3175 | 4304 | 71 | 53 |
| 5LZ159T-5 | 6 1/4 | 159 | 5:6 | 5 | 250-500 | 950-1890 | 114-227 | 0.45 | 0.12 | 819 | 5.65 | 5510 | 7470 | 166 | 124 |
| 7LZ159T-5 | 6 1/4 | 159 | 7:8 | 5 | 250-500 | 950-1890 | 97-194 | 0.38 | 0.1 | 819 | 5.65 | 6455 | 8752 | 166 | 124 |
| 5LZ165T-5 | 6 1/2 | 165 | 5:6 | 5 | 250-500 | 950-1890 | 114-227 | 0.45 | 0.12 | 819 | 5.65 | 5510 | 7470 | 166 | 124 |
| 7LZ165T-5 | 6 1/2 | 165 | 7:8 | 5 | 250-500 | 950-1890 | 97-194 | 0.38 | 0.1 | 819 | 5.65 | 6455 | 8752 | 166 | 124 |
| แบบอย่าง | ข้อมูลจำเพาะ | จำนวนของหัว | อัตราการไหล |
ความเร็ว rpm |
ความเร็ว/หน่วยปริมาตร | แม็กซ์ความดันลดลง | แม็กซ์แรงบิด | กำลังขับ | ||||||
| ใน | mm | gpm | lpm | รอบ/gal | รอบ/l | psi | Mpa | lb.ft | นม | bhp | กิโลวัตต์ | |||
| 2LZ172T-8 | 6 3/4 | 172 | 2:3 | 300-600 | 1140-2270 | 233-465 | 0.76 | 0.2 | 1311 | 9.04 | 5179 | 7021 | 247 | 184 |
| 4LZ172T-7 | 6 3/4 | 172 | 4:5 | 300-600 | 1140-2270 | 136-271 | 0.42 | 0.11 | 1147 | 7.91 | 7776 | 10542 | 240 | 179 |
| 5LZ172T-5 | 6 3/4 | 172 | 5:6 | 300-600 | 1140-2270 | 104-207 | 0.34 | 0.09 | 819 | 5.65 | 7243 | 9820 | 200 | 149 |
| 5LZ172T-6 | 6 3/4 | 172 | 5:6 | 300-600 | 1140-2270 | 104-207 | 0.34 | 0.09 | 983 | 6.78 | 8692 | 11784 | 224 | 167 |
| 7LZ172T-5 | 6 3/4 | 172 | 7:8 | 300-600 | 1140-2270 | 90-180 | 0.26 | 0.07 | 819 | 5.65 | 8322 | 11282 | 200 | 149 |
| 7LZ172T-5.7 | 6 3/4 | 172 | 7:8 | 300-600 | 1140-2270 | 76-153 | 0.23 | 0.06 | 934 | 6.44 | 11205 | 15191 | 219 | 163 |
| 2LZ178T-8 | 7 | 178 | 2:3 | 300-600 | 1140-2270 | 233-465 | 0.76 | 0.2 | 1311 | 9.04 | 5179 | 7021 | 247 | 184 |
| 4LZ178T-7 | 7 | 178 | 4:5 | 300-600 | 1140-2270 | 136-271 | 0.42 | 0.11 | 1147 | 7.91 | 7776 | 10542 | 240 | 179 |
| 5LZ178T-5 | 7 | 178 | 5:6 | 300-600 | 1140-2270 | 104-207 | 0.34 | 0.09 | 819 | 5.65 | 7243 | 9820 | 200 | 149 |
| 5LZ178T-6 | 7 | 178 | 5:6 | 300-600 | 1140-2270 | 104-207 | 0.34 | 0.09 | 983 | 6.78 | 8692 | 11784 | 224 | 167 |
| 7LZ178T-5 | 7 | 178 | 7:8 | 300-600 | 1140-2270 | 90-180 | 0.26 | 0.07 | 819 | 5.65 | 8322 | 11282 | 200 | 149 |
| 7LZ178T-5.7 | 7 | 178 | 7:8 | 300-600 | 1140-2270 | 76-153 | 0.23 | 0.06 | 934 | 6.44 | 11205 | 15191 | 219 | 163 |
| แบบอย่าง | ข้อมูลจำเพาะ | จำนวนของหัว | สเตจ | อัตราการไหล |
ความเร็ว rpm |
ความเร็ว/หน่วยปริมาตร | แม็กซ์ความดันลดลง | แม็กซ์แรงบิด | กำลังขับ | ||||||
| ใน | mm | gpm | lpm | รอบ/gal | รอบ/l | psi | Mpa | lb.ft | นม | bhp | กิโลวัตต์ | ||||
| 5LZ197T-5 | 7 3/4 | 197 | 5:6 | 5 | 300-600 | 1140-2270 | 84-167 | 0.26 | 0.07 | 819 | 5.65 | 8996 | 12196 | 200 | 149 |
| 7LZ197T-4 | 7 3/4 | 197 | 7:8 | 4 | 300-600 | 1140-3410 | 60-181 | 0.19 | 0.05 | 656 | 4.52 | 9992 | 13547 | 253 | 189 |
| 7LZ197T-5 | 7 3/4 | 197 | 7:8 | 5 | 300-650 | 1140-2460 | 74-161 | 0.23 | 0.06 | 819 | 5.65 | 10088 | 13677 | 217 | 162 |
| 5LZ203T-5 | 8 | 203 | 5:6 | 5 | 300-600 | 1140-2270 | 84-167 | 0.26 | 0.07 | 819 | 5.65 | 8996 | 12196 | 200 | 149 |
| 7LZ203T-4 | 8 | 203 | 7:8 | 4 | 300-830 | 1140-3410 | 60-181 | 0.19 | 0.05 | 656 | 4.52 | 9992 | 13547 | 253 | 189 |
| 7LZ203T-5 | 8 | 203 | 7:8 | 5 | 300-650 | 1140-2460 | 74-161 | 0.23 | 0.06 | 819 | 5.65 | 10088 | 13677 | 217 | 162 |
| 7LZ216T-5 | 8 1/2 | 216 | 7:8 | 5 | 300-650 | 1140-2460 | 63-136 | 0.19 | 0.05 | 819 | 5.65 | 11941 | 16189 | 221 | 165 |
| 7LZ228T-5 | 9 | 228 | 7:8 | 5 | 300-650 | 1140-2460 | 63-136 | 0.19 | 0.05 | 819 | 5.65 | 11941 | 16189 | 221 | 165 |
| 5LZ244T-4 | 9 5/8 | 244 | 5:6 | 4 | 400-830 | 1510-3410 | 61-139 | 0.15 | 0.04 | 656 | 4.52 | 12965 | 17577 | 253 | 189 |
| 7LZ244T-4 | 9 5/8 | 244 | 7:8 | 4 | 560-1200 | 2270-4540 | 65-130 | 0.08 | 0.02 | 656 | 4.52 | 18410 | 24959 | 337 | 251 |
| 7LZ244T-5 | 9 5/8 | 244 | 7:8 | 5 | 560-1200 | 2270-4540 | 65-130 | 0.08 | 0.02 | 819 | 5.65 | 23301 | 31199 | 400 | 298 |
| 3LZ286T-3.6 | 11 1/4 | 286 | 3:4 | 3.6 | 830-1500 | 3410-5680 | 107-178 | 0.11 | 0.03 | 589 | 4.06 | 15175 | 20574 | 386 | 288 |
