รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | งานวาด | วัสดุ: | เหล็กกล้าคาร์บอน |
|---|---|---|---|
| กระบวนการ: | การตีขึ้นรูป | แอปพลิเคชัน: | การขุดเจาะน้ำมัน |
| COC: | จัดเตรียม | เงื่อนไข: | ใหม่ |
| เน้น: | ส่วนประกอบแท่นขุดเจาะเหล็กกล้าคาร์บอน,การปลอมส่วนประกอบแท่นขุดเจาะ,การเจาะแบบวาดของ API |
||

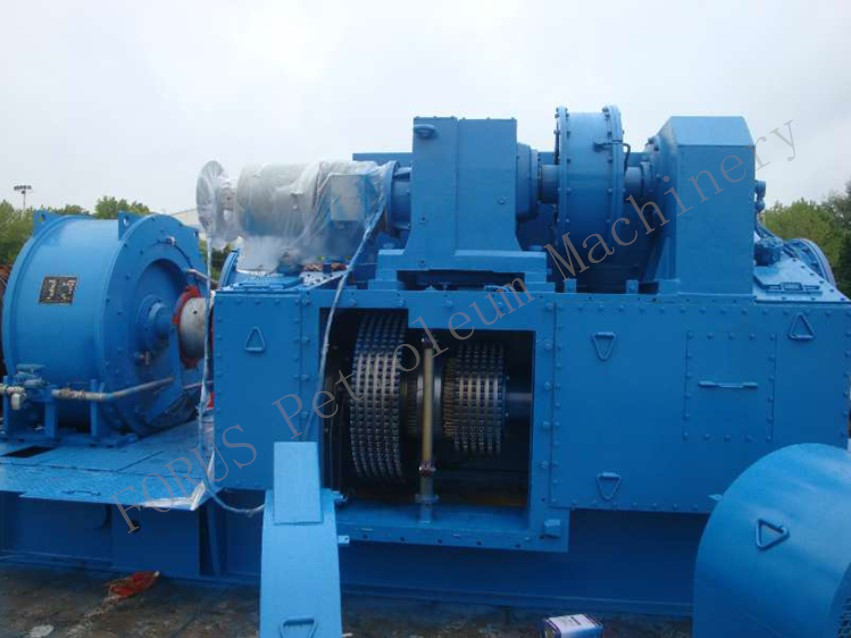

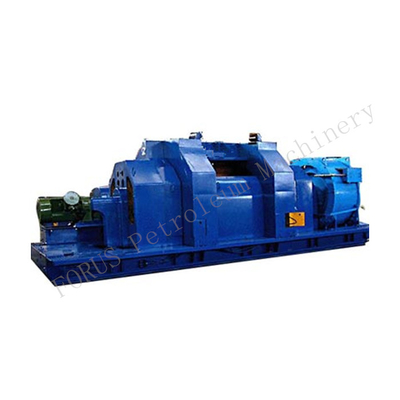

ส่วนประกอบแท่นขุดเจาะ RG แท่นขุดเจาะบ่อน้ำมัน JC50 Drawworks
ลักษณะเฉพาะ:
การออกแบบและการผลิตแบบวาดเป็นไปตาม API Spec 7K และ SY/T 5532 ซึ่งเป็นมาตรฐานการวาดสำหรับแท่นขุดเจาะน้ำมันภาพวาด
ซีรีย์เป็นชุดที่สมบูรณ์โดยมีดรัมเดียวหรือดรัมคู่และโครงสร้างหลายเพลาขับเคลื่อนด้วยพลังงานกลหรือไฟฟ้าระหว่างเบรกหลัก
และเบรกเสริม จัดเรียงให้ตรงตามข้อกำหนดของการส่งกำลังและการทำงานการเจาะ/การทำงานกว้านใช้แบบบูรณาการ
การควบคุมระบบไฮดรอลิก ระบบนิวแมติก และระบบไฟฟ้าที่ใช้งานง่ายกล่องเกียร์ของเครื่องกว้านไฟฟ้าใช้
เกียร์หล่อลื่นบังคับที่มีพื้นผิวฟันแข็งโมดูลัสขนาดใหญ่เครื่องกว้านและชุดจ่ายไฟสามารถติดตั้งบนรางเลื่อนซึ่งสะดวกสำหรับ
การขนส่ง ;
ข้อมูลจำเพาะ
| แบบอย่าง | JC14 | เจซี18/11 | JC21/11 | JC28/11 | JC20 | JC30 | JC40 | JC50 | JC70 |
| กำลัง (แรงม้า) | 350 | 450 | 550 | 735 1000 | 550 | 750 | 1000 | 1500 | 2000 |
| ดึงสายด่วน (lbf) | 31473 | 40465 | 44962 | 47209 | 44962 | 47200 | 62946 | 78683 | 109032 |
| เส้นผ่านศูนย์กลางของเส้นเจาะ (นิ้ว) | 7/8" | 7/8" | 1" ;1 1/8" | 1 1/8" ;1 1/4" | 1" ;1 1/8" | 1 1/8" ;1 1/4" | 1 1/4" | 1 3/8" | 1 1/2" |
| เกียร์ | - | - | - | - | - | - | 4 ไปข้างหน้า 2 ย้อนกลับ | 6 ไปข้างหน้า 2 ย้อนกลับ | 6 ไปข้างหน้า 2 ย้อนกลับ |
| เส้นผ่านศูนย์กลางของดรัมหลัก x ความกว้าง (นิ้ว) | 13.9 x 31.5 | 16.89 x 35.91 | 17.72 x 35.91 20.5 x 35.91 | 22 x 40.94 25 x 44 | 17.72 x 35.91 | 22 x 40.94 | 25.2 x 47.56 | 26.97 x 50.79 | 26.97 x 50.79 |
| เส้นผ่าศูนย์กลางกลอง Bailing x กว้าง (นิ้ว) | - | 12.76 x 35.91(ผสมพันธุ์ที่เลือก) | 13.39 x 37.2(ผสมพันธุ์ที่เลือก) | 13.39 x 37.2(ผสมพันธุ์ที่เลือก) 13.39 x 41 | - | - | - | - | - |
| เส้นผ่านศูนย์กลางของดุมเบรค (จาน) x ความกว้าง (นิ้ว) | สายเบรค 38.19 x 8.27 | วงเบรก 42.13 x 8.27 | วงเบรค 42.13 x 10.51 (ระบายความร้อนด้วยน้ำ) | วงเบรก 45 x 10.51 (ระบายความร้อนด้วยน้ำ) วงเบรก 50 x 10.51 (ระบายความร้อนด้วยน้ำ) | วงเบรค 42.13 x 12 (ระบายความร้อนด้วยน้ำ) | ดิสก์เบรก PZ40 59 x 2.36 | ดิสก์เบรก PZ40 59 x 2.99 | ดิสก์เบรก PZ40 59.84 x 2.99 | ดิสก์เบรก PZ40 59.84 x 2.99 |
| เบรกเสริม | / | เบรคน้ำ/124WCB | 224WCB | 324WCB 236WCB | 224WCB | 324WCB | FDWS40 | DWS50 | DWS70 |
| คลัตช์หลัก | ATD224H | ATD224H | ATD324H | ATD330H | ATD324H | ATD330H | LT1070/200T(ต่ำ) LT900/250T(สูง) | LT1168/305T(ต่ำ) LT965/305T(สูง) | LT1168/305T(ต่ำ) LT900/305T(สูง) |
| น้ำหนัก (ปอนด์) | 6945 | 13999 | 14504 | 23170 27586 | 10882 | 17972 | 71379 | 93088 | 107116 |
| แบบอย่าง | JC30DB | JC40DB | JC40DJ | JC40DZ | JC50DB | JC50D | JC70DB | JC70D | JC90DB |
| กำลัง (แรงม้า) | 750 | 1000 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 |
| ดึงสายด่วน (lbf) | 47210 | 62947 | 62947 | 62947 | 78683 | 78683 | 109032 | 109032 | 145000 |
| เส้นผ่านศูนย์กลางของเส้นเจาะ (นิ้ว) | 1 1/8" ; 1 1/4" | 1 1/4" | 1 1/4" | 1 1/4" | 1 3/8" | 1 3/8" | 1 1/2" | 1 1/2" | 1 3/4" |
| เกียร์ | การควบคุมความเร็วแบบไม่มีขั้นตอน | การควบคุมความเร็วแบบไม่มีขั้นตอน | 4 เกียร์ | 4 เกียร์ | 2 เกียร์ ระบบควบคุมความเร็วแบบไม่มีขั้นบันได | 4 เดินหน้า 4 ถอยหลัง, การควบคุมความเร็วแบบไม่ต่อเนื่อง | 2 เกียร์ ระบบควบคุมความเร็วแบบไม่มีขั้นบันได | 4 เดินหน้า 4 ถอยหลัง, การควบคุมความเร็วแบบไม่ต่อเนื่อง | 2 เกียร์ ระบบควบคุมความเร็วแบบไม่มีขั้นบันได |
| กลองหลัก (นิ้ว) | Ф22.05 x 40.94 | Ф25.2 x 47.56 | Ф25.2 x 47.56 | Ф25.2 x 47.56 | Ф26.97 x 51.18 | Ф26.97 x 51.18 | Ф30.31 x 51.18 | Ф30.31 x 51.18 | Ф42 x 72.44 |
| เส้นผ่านศูนย์กลางของดุมเบรค (จาน) x ความกว้าง (นิ้ว) | ดิสก์เบรกเดี่ยว PZ30 Ф59.05 x 2.36 | ดิสก์เบรกเดี่ยว PZ40 Ф59.05 x 2.36 | ดิสก์เบรก PZ40 Ф59.05 x 2.36 | วงเบรค | ดิสก์เบรกเดี่ยว PZ50 Ф59.84 x 2.99 | ดิสก์เบรก PZ50 Ф59.84 x 2.99 | ดิสก์เบรก PZ70 Ф59.84 x 2.99 | ดิสก์เบรก PZ70 Ф59.84 x 2.99 | ดิสก์เบรก Ф86.6 x 2.99 |
| อัตราทดเกียร์ | 5.2 | 7.5 | 4 เกียร์ | 4 เกียร์ | 8.5/5 | / | 10.4/5.4 | / | 8.76/5.72 |
| เบรกเสริม | เบรกไดนามิกของมอเตอร์หลัก | เบรกไดนามิกของมอเตอร์หลัก | DWS40 Magnetic eddy current เบรค | 236WCB | เบรกไดนามิกของมอเตอร์หลัก | DWS50 Magnetic eddy current เบรค | เบรกไดนามิกของมอเตอร์หลัก | DWS70 Magnetic eddy current เบรค | เบรกไดนามิกของมอเตอร์หลัก |
| น้ำหนัก (ปอนด์) | 41447 | 54816 | 51400 | 68511 | 77735 | 83731+27337 | 100376 | 88405+37337 | 168083 |
| ความกว้างของการขนส่ง (ฟุต) | 10.5 | 10.5 | 8.5 | 10.5 | 10.2 | 10.5 | 10.5 | 10.5 | 10.5 |
