รายละเอียดสินค้า:
|
| กำลังไฟฟ้าเข้าที่กำหนด: | 735kw (1000HP) | จังหวะ: | 140 นาที-1 (140SPM) |
|---|---|---|---|
| ความยาวจังหวะ: | 254 มม. (10") | อัตราทดเกียร์: | 4.207:1 |
| Max. แม็กซ์ working pressure แรงกดดันจากงาน: | 34.5MPa | วาล์ว: | API#6 |
| แม็กซ์ เส้นผ่านศูนย์กลางกระบอกสูบ: | 6-3/4" | Max. แม็กซ์ Cylinder Pressure แรงดันกระบอกสูบ: | 16.4MPa |
| เส้นผ่านศูนย์กลางท่อดูด: | 305 มม. (12") | เส้นผ่านศูนย์กลางท่อระบาย: | 5-1/8" หน้าแปลน(5000psi) |
| เน้น: | API 7K ปั๊มโคลนเจาะ,RS F-1000 ปั๊มโคลนเจาะ,แรงม้า 1 |
||

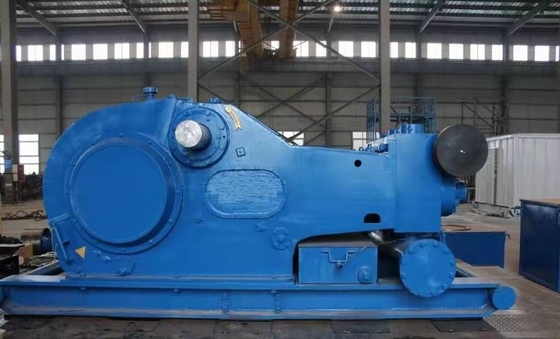

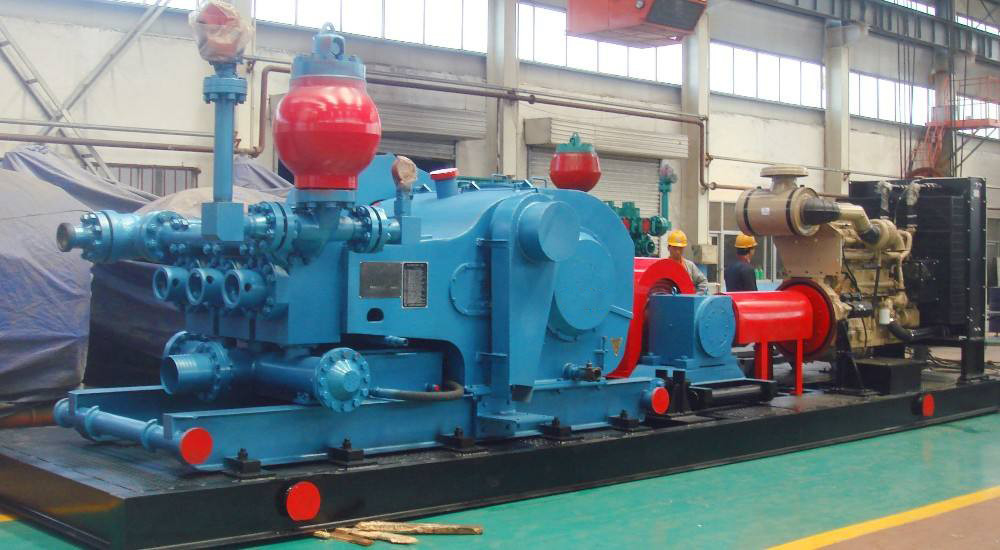

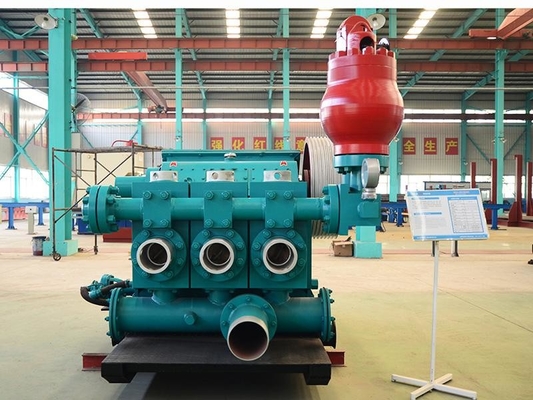

เจาะปั๊มโคลนสำหรับ RS F-1000 ปั๊มแรงม้า 1000 API 7K มาตรฐาน
หน้าที่ของปั๊มโคลน
ในการขุดเจาะบ่อน้ำมันและบ่อก๊าซธรรมชาติ มันถูกใช้เพื่อสูบโคลนของเหลวสำหรับการขุดเจาะเพื่อให้ไหลเวียนและไหลสำหรับการกระแทกตามความสำคัญของมัน
งานเทียบได้กับหัวใจของแท่นขุดเจาะ
การหมุนเวียนของโคลนเป็นการดำเนินการหลักในกระบวนการเจาะแบบหมุน และหน้าที่หลักมีดังนี้:
1. นำส่วนที่ตัดออกจากด้านล่างของบ่อน้ำแล้วนำไปที่พื้นผิวผ่านช่องว่างวงแหวน
2. ทำเค้กโคลนบนผนังบ่อเพื่อป้องกันไม่ให้ผนังบ่อพัง
3. ปรับสมดุลหรือควบคุมแรงดันของชั้นน้ำมัน ก๊าซ และน้ำในส่วนหลุมเจาะเพื่อป้องกันการระเบิด
4. จัดการกับสถานการณ์ที่ซับซ้อน downholeหากพบด้านล่างของรอยแตก วัสดุที่เสียบจะถูกปั๊ม และเมื่อดอกสว่านติดอยู่
น้ำมันดิบและน้ำมันดีเซลถูกสูบเพื่อคลายการติดขัด
5. ทำให้ดอกสว่านเย็นลงและหล่อลื่นสายสว่านที่หมุนอยู่
พารามิเตอร์ทางเทคนิคของปั๊มโคลน RS-F1000
| รุ่นปั๊ม | RS-F1000 |
| กำลังไฟฟ้าเข้าที่กำหนด | 735kw (1000HP) |
| จังหวะ | 140 นาที-1 (140SPM) |
| ความยาวจังหวะ | 254 มม. (10") |
| อัตราทดเกียร์ | 4.207:1 |
| แรงดันใช้งานสูงสุด | 34.5MPa |
| วาล์ว | API#6 |
| เส้นผ่านศูนย์กลางสูงสุดของกระบอกสูบ | 6 3/4" |
| แรงดันกระบอกสูบสูงสุด | 16.4MPa |
| เส้นผ่านศูนย์กลางท่อดูด | 305 มม. (12") |
| เส้นผ่านศูนย์กลางท่อระบาย | 5 1/8" หน้าแปลน(5000psi) |
| เส้นผ่านศูนย์กลางปีกนก | 196.9 มม.(7 3/4") |
| สำคัญ | 50.8×50.8(2"×2") |
| ขนาด (มม.) | 4267×2350×1862 |
| น้ำหนักของเครื่องหลัก | 186442กก. |
| ตารางความสัมพันธ์ระหว่างการคายประจุและแรงดันของปั๊มโคลน RS-F1000 | |||||||||
| เส้นผ่านศูนย์กลางกระบอกสูบ | ใน | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | |
| แรงดันจำหน่าย | Mpa | 16.4 | 17.6 | 19.1 | 20.7 | 24.6 | 29.8 | 34.5 | |
| psi | 2410 | 2725 | 3100 | 3555 | 4125 | 4840 | 5000 | ||
| จังหวะ | กำลังไฟฟ้าเข้า | ความจุ (L/s) | |||||||
| นาที-1 | KW | แรงม้า | |||||||
| 140 | 735 | 1000 | 41 | 38 | 35.2 | 32.4 | 27.2 | 22.5 | 18.2 |
| 130 | 683 | 929 | 38.07 | 35.28 | 32.68 | 30.1 | 25.26 | 20.89 | 16.9 |
| 120 | 630 | 857 | 35.14 | 32.57 | 27.86 | 27.77 | 23.3 | 19.28 | 15.6 |
| 110 | 578 | 786 | 32.21 | 29.85 | 27.66 | 25.46 | 21.37 | 17.68 | 14.3 |
| 100 | 525 | 714 | 29.28 | 27.14 | 25.14 | 23.14 | 19.43 | 16.07 | 13 |
| 1 | 5.25 | 7.14 | 0.293 | 0.271 | 0.251 | 0.231 | 0.194 | 0.161 | 0.13 |
| (ประสิทธิภาพเครื่องกล 90% สัมประสิทธิ์ความสมบูรณ์ α=100% และประสิทธิภาพเชิงปริมาตร 100%) | |||||||||
ซัพพลายแบรนด์
บอมโก้: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
ฮ่องกง:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
บ่อน้ำมัน:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
สภาพอากาศ:MP-5, MP-8, MP-10, MP-13, MP-16
แห่งชาติ: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600,FC-2200,FD-1000, FD-1600
การ์ดเนอร์ เดนเวอร์:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
